IP명 High Fill-Factor Dynamic Vision Sensor with Column- Parallel Gain Stage
Category Analog Application vision sensor
실설계면적 4㎛ X 4㎛ 공급 전압 1, 1.8V
IP유형 Hard IP 동작속도 50MHz
검증단계 Silicon 참여공정 SS28-2102
IP개요 본 설계는 column-parallel gain stage를 도입함으로써 높은 fill factor를 가지는 128 x 128 pixel dynamic vision sensor(DVS)를 다룬다. Dynamic vision sensor의 픽셀은 빛의 상대적 변화에 반응하여 spike events를 발생시킨다. 이러한 spike events는 digital pixel address와 on/off 정보와 함께 센서로부터 출력 된다. DVS는 horizontal sync, vertical sync 등 clock 신호에 동기 되어서 출력 데이터를 생성하는 일반적인 frame-based 센서와 달리 pixel 개개의 단위로 event data를 발생시키기 때문에 이를 처리하기 위한 Address Event Representation(AER)이 함께 집적된다. 그러나 pixel 단위로 출력되는 event data를 전 처리하기 위해 signal processing circuit을 pixel 내에 포함함으로써, DVS는 낮은 fill-factor를 수반한다. 본 설계는 낮은 fill-factor를 지니는 기존의 DVS의 한계점을 극복하기 위해, pixel 내 signal processing circuit의 면적을 감소시키는 방법을 제안한다. In-pixel에서 넓은 면적을 차지하는 capacitor의 비율로 이루어진 gain을 감소시키는 대신 추가적인 gain stage를 column-level로 구현함으로써 수광부 출력의 총 gain을 유지 또는 증가시킴과 동시에 fill-factor를 증가시킨다. 제시된 구조는 기존의 DVS의 높은 dynamic range와 sensitivity를 유지함과 동시에 향상된 fillfactor로부터 우수한 noise 특성을 나타낼 것으로 기대된다.

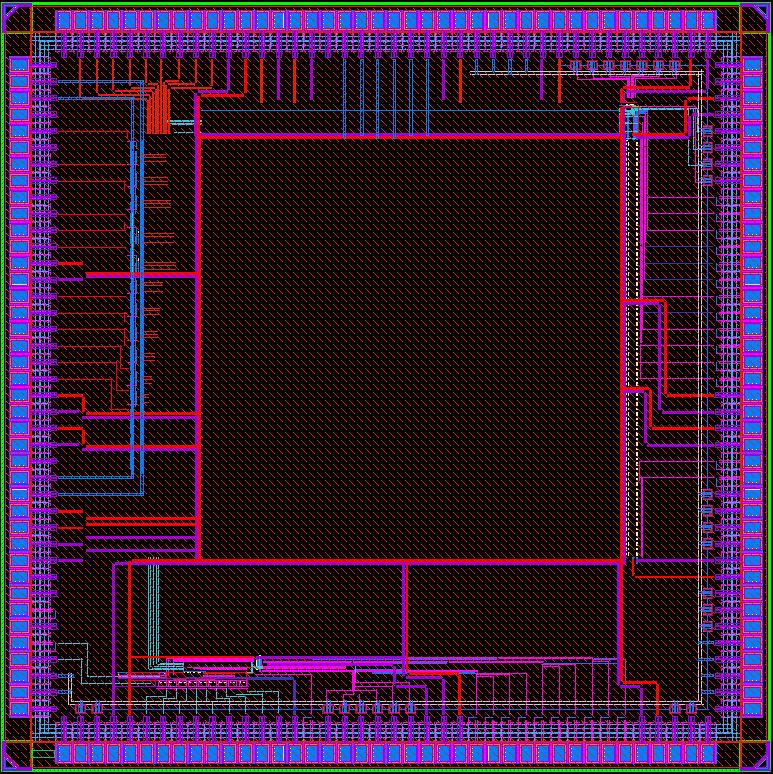

- 레이아웃 사진 -
