| IP명 | Electrical Impedance Tomography Circuits for Minimally Invasive Neural Signal Acquisition in Peripheral Nerve | ||
|---|---|---|---|
| Category | Analog | Application | Biomedical Application |
| 실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 1.8V |
| IP유형 | Soft IP | 동작속도 | 20kHz |
| 검증단계 | Simulation | 참여공정 | HM-2301 |
| IP개요 | 전기 임피던스 단층 이미징 (electrical impedance tomography: EIT)은 신체부위의 단층 이미지를 얻는 데 있어 비 침습적이고, 방사선을 이용하지 않기 때문에 더 안전한 방식으로 여겨진다. 최근 이 EIT를 이용하여 말초신경의 신경신호 및 활성화된 신경의 위치를 얻는 방식이 소개됐는데, 해당 응용을 위해서는 기존의 EIT 시스템보다 큰 폭의 프레임율 향상이 반드시 필요하다. 본 연구에서는 임피던스에 주입되는 전류 생성기에 동기화된 샘플링과, 축차 비교를 통한 기저 임피던스 상쇄법을 이용해, 신경신호를 기록할 수 있을 만큼에 (kfps) 해당하는 프레임율을 얻는 EIT용 집적회로를 제안한다. | ||

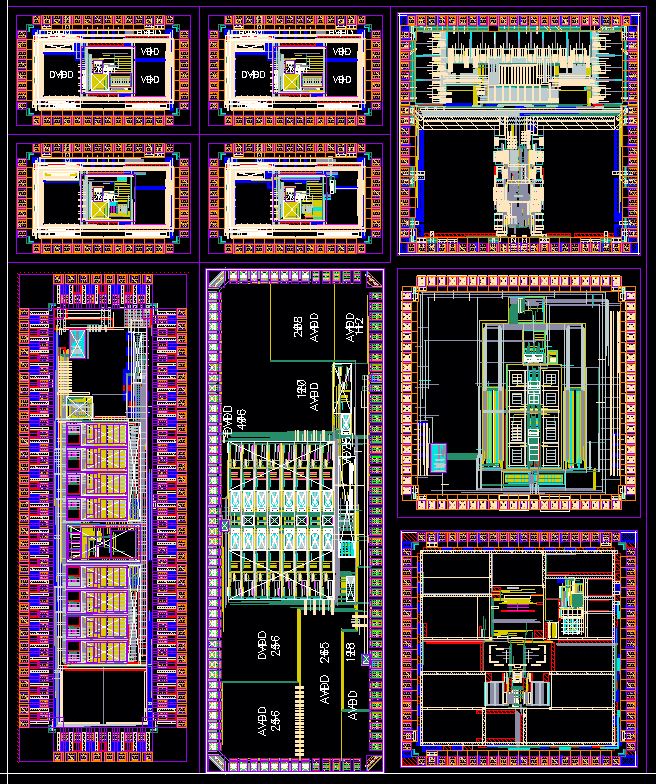

- 레이아웃 사진 -
|
|||
