IP명 RF beamforming Front-end ICs for 5G NR n257/n260 and 60 GHz Radar Communication
Category Analog Application RF 빔포밍 전치단
실설계면적 4㎛ X 2㎛ 공급 전압 2.2~2, 1.2V
IP유형 Hard IP 동작속도 28G, 60GHz
검증단계 Silicon 참여공정 HM-2002
IP개요 본 IP는 RF 빔포밍 전치단을 구성하는 IC에 대한 IP들이다. 5세대 통신을 위해 이중대역 저잡음 증폭기와 가변이득 위상천이기, 도허티 빔포머등을 새롭게 제안하였다. 또한 60 GHz 대역에서는 통신과 레이더 동작을 위해 전력 증폭기에 선형화 기법을 적용하여 1tone 및 2tone 선형성을 개선시켰다. 또한 기존의 DAC와 필터 Modulator로 구성되어있는 부분을 RFDAC이라는 구조로 대체함으로서 시스템의 전력소모와 면적을 줄이는 구조를 제안하였다. 특히 state에 따라 임피던스가 변하지 않는 구조를 제안하였는데, 이는 별도의 보정 회로나 보정 알고리즘 없이 우수한 RMS gain, phase error 성능을 갖는 위상천이기 구조로 발전하였다. 저잡음 증폭기는 cascode구조를 채택하였고, gm boosting 기법을 통해 이득을 향상시키고, 낮은 잡음지수 성능을 얻게 되었다. 공급 전압은 전력 증폭기의 경우 높은 출력 전력 성능을 위해 2~2.2V 를 사용하고, 이외 다른 회로들은 1.2V로 설계될 예정이다.

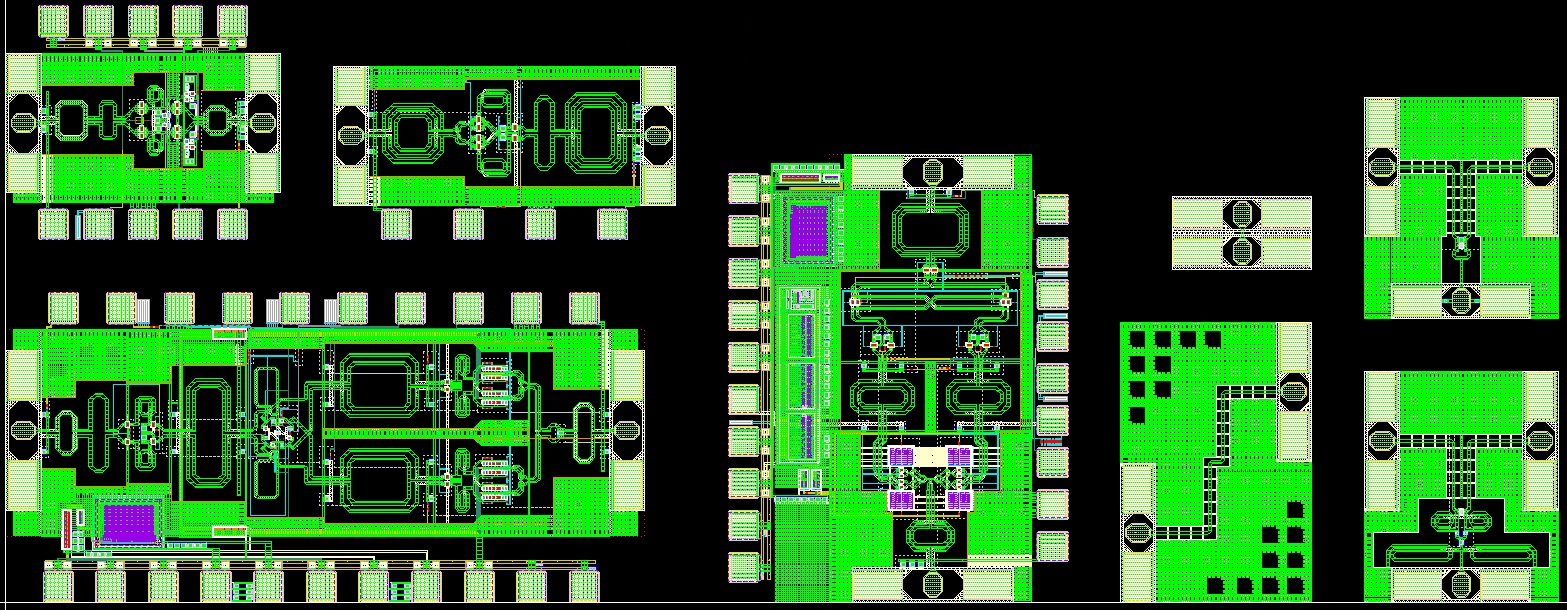

- 레이아웃 사진 -
