IP명 Millimeter-wave Dual-polarization Transmitter and Receiver with Cross-polarization Cancelling Technique in 65-nm CMOS
Category Analog Application 5G Millimeter-wave IC
실설계면적 3㎛ X 2㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 60GHz
검증단계 Silicon 참여공정 HM-2003
IP개요 본 IP는 밀리미터파 대역의 이중 편파를 이용한 송신기와 수신기를 설계하였다. 65nm CMOS 공정을 이용한 송신기는 이중편파를 이용하여 2개의 데이터를 한 개의 안테나로 동시에 송신이 가능하도록 구현한다. 같은 주파수를 이용하여 2개의 데이터를 동시에 전송하여 데이터 전속 속도가 2배 향상된다. 이때 안테나와 패키지 등에 의해 교차편파가 발생하게 되는데, 이는 잡음으로 동작하여 신호대잡음비를 열화시킨다. 이를 해결하기 위해 교차편파 제거기술을 포함한 수신기를 제안한다. 교차편파 제거기술을 이용하여 고속 데이터 전송이 가능하다.

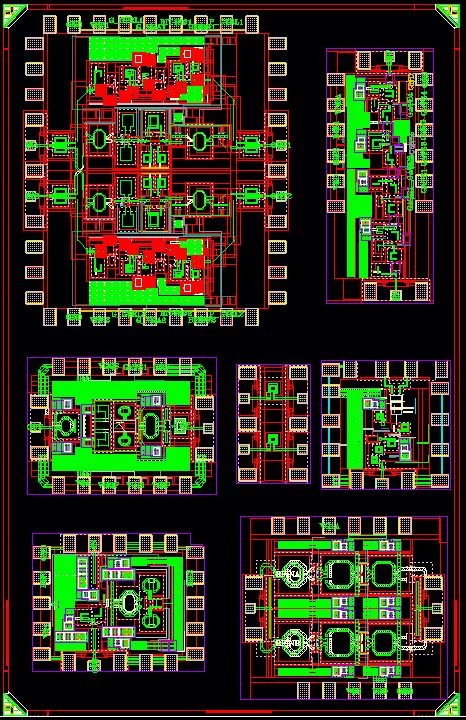

- 레이아웃 사진 -
