IP명 A 28Gb/s Single-Ended Duobinary Transceiver for Memory Interfaces
Category Analog Application high speed wireline interface
실설계면적 4㎛ X 2㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 14GHz
검증단계 Silicon 참여공정 SS28-2001
IP개요 본 연구에서 개발하는 IP는 메모리 인터페이스를 위한 송수신기이다. 송신기는 PRBS generator, serializer, NRZ-to-Duobinary converter, voltage-mode driver로 구성되어있으며 3-tap FFE가 사용되었다. 수신기는 single input data와 tx에서 forwarding time-interleaved duobinary detector를 거쳐 신호를 복원한다.

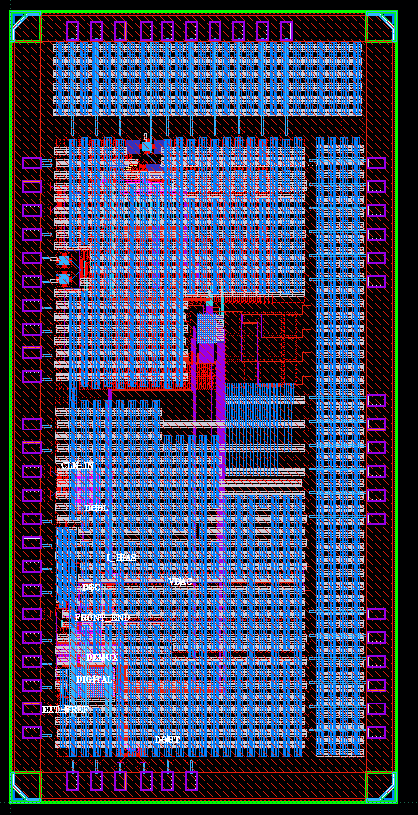

- 레이아웃 사진 -
