IP명 Reconfigurable Multi-Output Regulating Switched-Capacitor DC-DC Converter for Wireless Power Transfer
Category Mixed Application Biomedical Application
실설계면적 5㎛ X 7.5㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 1MHz
검증단계 Silicon 참여공정 HM-2102
IP개요 본 연구에서는 multi-unit IMD에 다중 출력을 공급하는 reconfigurable SC DC-DC converter를 제안한다. DC-DC conversion stage는 2 개의 SC DC-DC converter로 구성된다. 넓은 입력 전압 범위에서 높은 conversion 효율을 유지할 수 있도록 converter의 conversion ratio가 입력 조건에 따라 자동으로 변경된다. linear regulation stage는 작은 출력 리플을 보장한다. LS-SW는 2개의 SC DC-DC converter의 출력(V1, V2)과 최종 출력(VOH, VOL)간의 연결을 재구성하기 위해 제안하였고, 이러한 설계 기법을 활용하면 flying capacitor의 수를 줄임으로써 off-chip component를 최소화하여 cost-effective한 설계가 가능하다. LS-SW는 linear regulation stage에서 pass transistor로 재사용되기 때문에 regulation 기능을 구현하기 위한 circuit overhead를 최소화 할 수 있다. 0.18μm CMOS 공정으로 제작되었고, 테스트 칩은 1V부터 4V 사이의 넓은 입력 범위에서 조정 된 1V 및 1.8V 출력을 공급하며, 최고 효율은 77.4 %이고 출력 리플은 0.75mV이다.

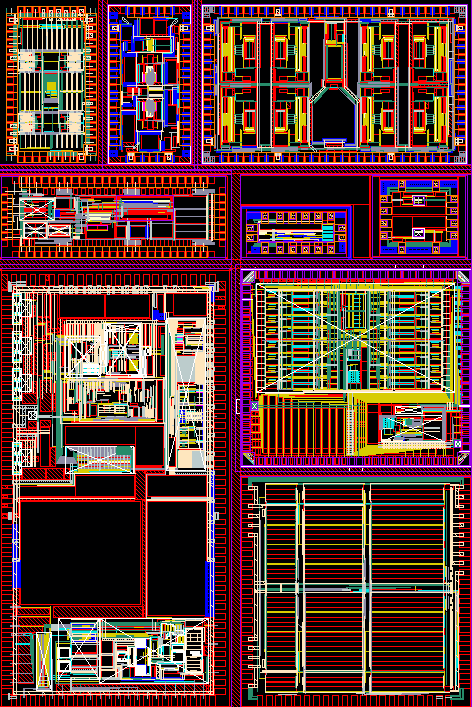

- 레이아웃 사진 -
