IP명 A low-voltage driving CMUT-based ring-type ultrasound imaging system
Category Analog Application Biomedical, Diagnosis
실설계면적 5㎛ X 7㎛ 공급 전압 5V
IP유형 Soft IP 동작속도 20MHz
검증단계 Simulation 참여공정 HM-2102
IP개요 저전압 구동 초소형 capacitive micromachined ultrasound transducer (CMUT) array 기반 초음파 영상 센서 모듈 개발
CMUT과 집적화가 가능하고 채널 당 10mW 이하를 소모하는 저전력 인터페이스 회로 개발 및 구축을 목표로 함. 송신기에는 고전압 생성을 위한 charge pump, CMUT 구동을 위한 고전압 펄서, 송신기와 수신기의 신호 분리를 위한 고전압 isolation switch 가 설계됨.
수신기에는 초음파 신호의 증폭을 위한 저잡음 증폭기 (low noise amplifier, LNA) 및 거리에 따른 증폭기 이득 변경이 가능한 시간 이득 보상 증폭기 (VGA) 가 탑재됨. 또한 측정된 초음파신호를 디지털 신호로 변환하기 위해 analog-to-digital converter (ADC) 가 설계됨.

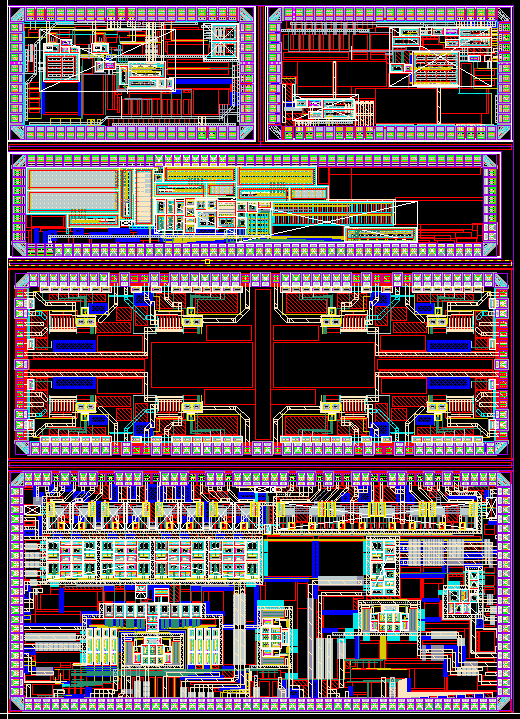

- 레이아웃 사진 -
