IP명 | A Low-Noise CCII-assisted Receiver and an Element-Level Transmitter for CMUT-based Ultrasound Endoscopy | ||
---|---|---|---|
Category | Mixed | Application | Biomedical |
실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 5V |
IP유형 | Soft IP | 동작속도 | 20MHz |
검증단계 | Silicon | 참여공정 | HM-2302 |
IP개요 | 해당 IP는 CCII-assisted Receiver와 Element-Level Transmitter로, CMUT 기반 초음파 이미징 시스템 구동을 위한 ASIC이다. 일반적인 closed-loop 구조의 TIA 형태의 noise와 BW 병목을 해결하기 위하여, CCII를 사용하여 전력 및 noise 성능을 좋게 하였으며, element-level transmitter를 사용하여 초음파 Tx 빔포밍을 가능하도록 하였다. CCII를 사용함으로써 CMUT의 기생 커패시턴스를 트랜스임피던스 증폭기 회로와 분리시켜 기존 논문들과 비교하였을 때 약 절반의 전력소모만을 할 수 있었다. Tx의 경우에는 최대 30V를 구동할 수 있도록 제작되었다. | ||

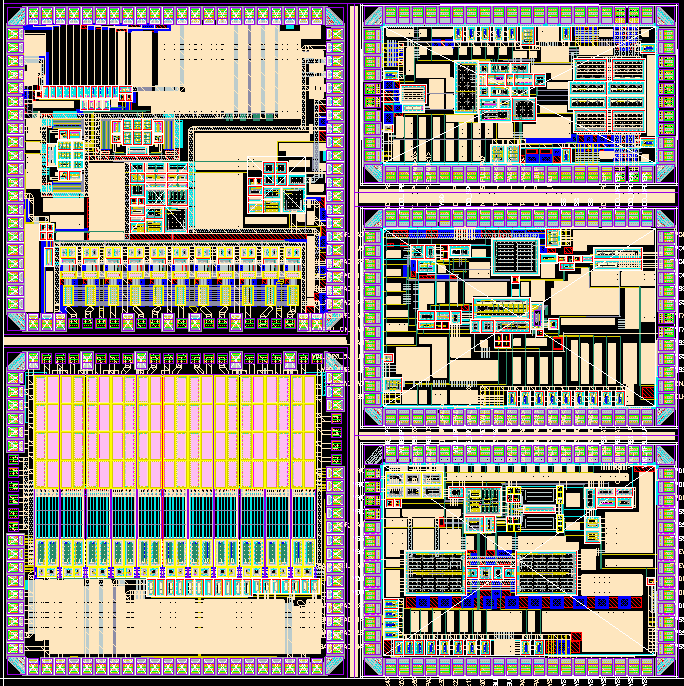

- 레이아웃 사진 -
![]() |
