| IP명 | 시스템 레벨 ESD 노이즈 검출 및 모니터링 회로 | ||
|---|---|---|---|
| Category | Mixed | Application | 연구 |
| 실설계면적 | 3.8㎛ X 3.8㎛ | 공급 전압 | 1.8V |
| IP유형 | Hard IP | 동작속도 | 800MHz |
| 검증단계 | Silicon | 참여공정 | MS180-1805 |
| IP개요 | Electrostatic discharge (ESD) 은 시스템에 수백~수천 볼트의 common mode 전압을 발생시키기 때문에 외부 기기를 사용한 노이즈 측정에 어려움이 많다 . 본 IC 설계에서는 on-die oscilloscope를 설계하여 시스템 레벨 ESD 노이즈를 외부 측정없이 검출 및 모니터링 할 수 있는 회로를 제작하고자 한다. | ||

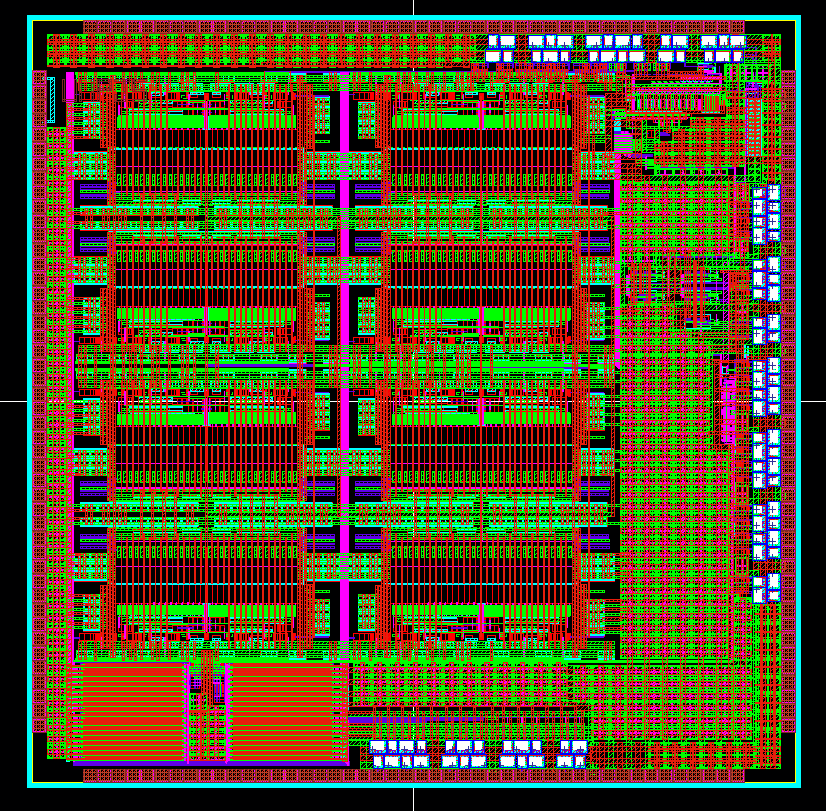

- 레이아웃 사진 -
|
|||
