| IP명 | Area-Efficient Ramp Signal-Based Column Driving Technique for AMOLED Panels | ||
|---|---|---|---|
| Category | Analog | Application | 고해상도 영상처리 시스템 |
| 실설계면적 | 0.93㎛ X 0.332㎛ | 공급 전압 | 1.8V |
| IP유형 | Hard IP | 동작속도 | 100MHz |
| 검증단계 | Simulation | 참여공정 | MS180-1805 |
| IP개요 | 본 IP는 AMOLED용 컬럼 구동회로의 채녈면적을 최소화 하기 위한 램프 (ramp) 신호 기반의 컬럼 구동 기술을 적용한 드라이버로, 적은 면적을 얻기 위해 기존 n 비트 해상도에서 사용되었던 2의 지수배의 기준전압을 단일 램프신호로 대체하였다. 또한 첫 번째 단 6비트 램프신호와 두 번째 단 2비트 증폭기 DAC로 구성되는 2단 인터폴레이션을 적용하여 8비트 영상신호를 표현하였다. | ||

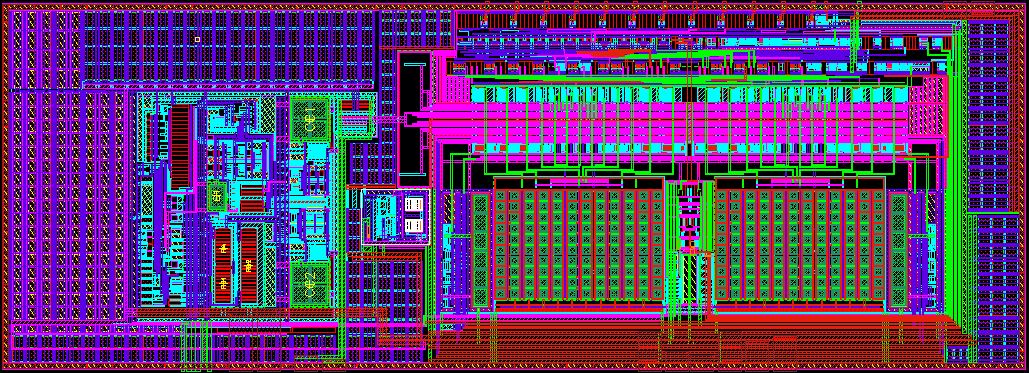

- 레이아웃 사진 -
|
|||
