| IP명 | High Power efficiency and Fast Transient Constant on-time Control Buck converter | ||
|---|---|---|---|
| Category | Analog | Application | Server station |
| 실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 12,5V |
| IP유형 | Hard IP | 동작속도 | 0.5 MHz |
| 검증단계 | Silicon | 참여공정 | HM-2002 |
| IP개요 | TSMC 180 nm BCDMOS 공정을 사용하여 아날로그 회로인 Constant on-time Control(COT) 방식의 Buck Converter를 설계한다. 본 회로는 Input 전압 5~15 V 조건에서 동작을 요구하며 고출력 밀도를 갖고 최대출력 전류 5 A이고, 최대 동작 주파수는 1 MHz이다. 기존 Buck Converter 대비 빠른 Transient 응답 및 높은 효율의 특징을 가진다. | ||

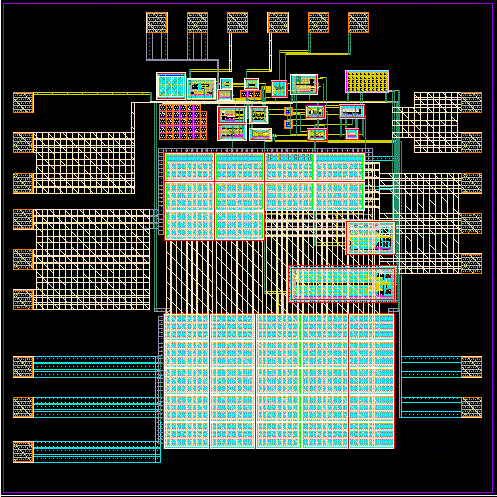

- 레이아웃 사진 -
|
|||
