| IP명 | A Wide Correctable Range and Low Phase Error DLL-based Quadrature Error Corrector for Aperiodic Data Strobe Signals | ||
|---|---|---|---|
| Category | Mixed | Application | High-speed Link |
| 실설계면적 | 1.111㎛ X 1.111㎛ | 공급 전압 | 0.9V |
| IP유형 | Hard IP | 동작속도 | 4GHz |
| 검증단계 | Simulation | 참여공정 | HM-2403 |
| IP개요 | 비주기적인 데이터 스트로브 신호(DQS) 간의 위상 오차를 보정할 수 있는 Quadrature Error Corrector(QEC)를 설계하였다. 설계에 사용된 공정은 TSMC 28nm 공정이다. Post-layout 시뮬레이션 결과, 본 QEC는 ±90° 범위 내의 위상 오차를 보정할 수 있고, 4-GHz 기준 최악의 PVT 조건에서 최대 3.27°의 오차가 발생함을 확인하였다. | ||

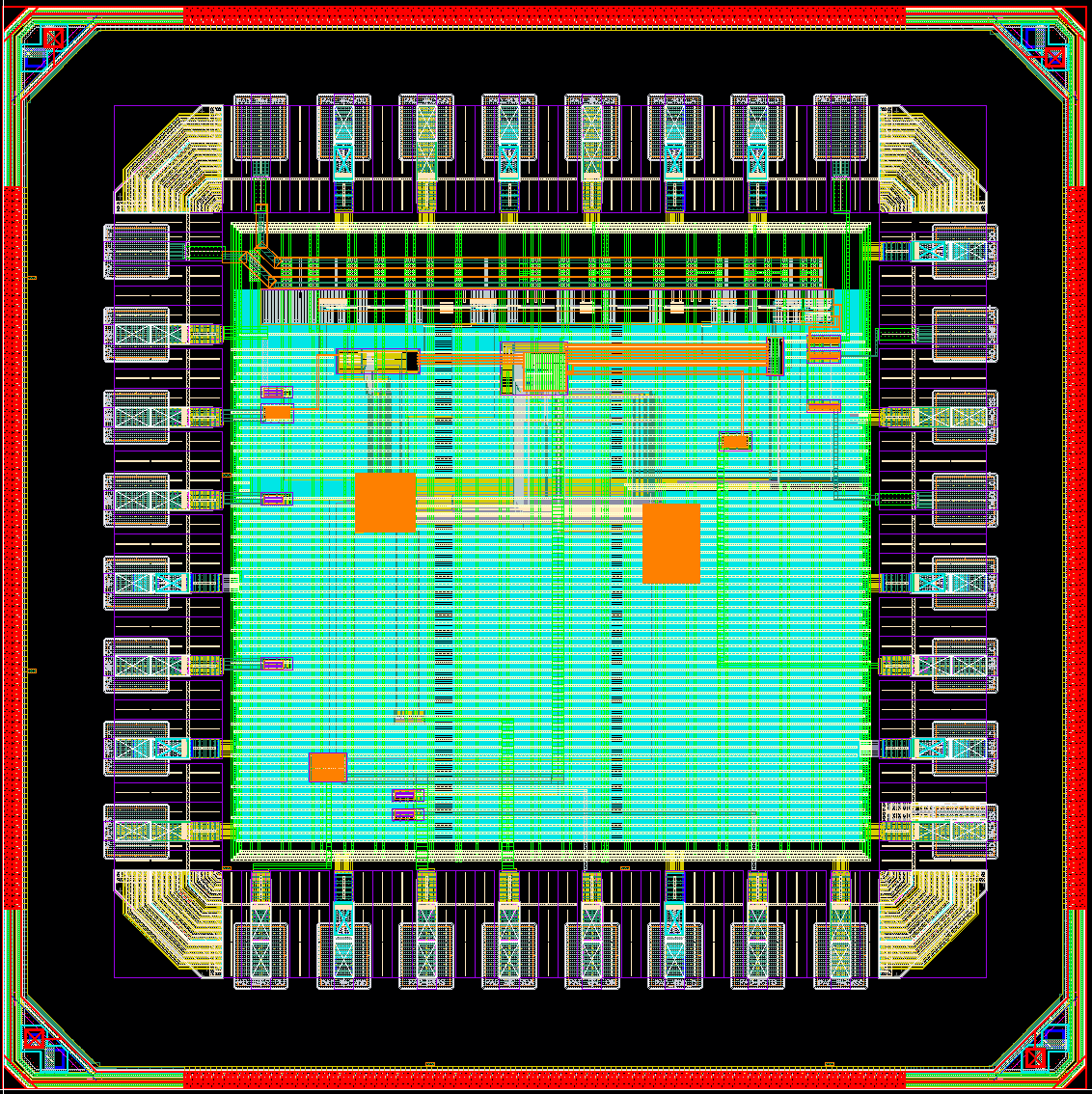

- 레이아웃 사진 -
|
|||
