| IP명 | Time-Interleaved ADC Sampling Network | ||
|---|---|---|---|
| Category | Analog | Application | High speed SerDes |
| 실설계면적 | 1.2㎛ X 0.6㎛ | 공급 전압 | 0.9V |
| IP유형 | Hard IP | 동작속도 | 28GHz |
| 검증단계 | Silicon | 참여공정 | HM-2403 |
| IP개요 | Time-Interleaved SAR ADC 시스템의 프론트엔드에 위치한 Interleaver 회로로, 고속 입력 신호를 N개의 Sub-ADC로 분산시키는 역할을 수행합니다. 입력 신호는 버퍼를 통해 수신되며, 이후 샘플링 스위치를 통해 시간차를 두고 각 Sub-ADC에 샘플링되어 TI ADC 구조가 동작합니다. Interleaver는 각 샘플링 인덱스에 맞춰 정확한 타이밍으로 샘플링이 이루어질 수 있도록 설계되었으며, 샘플링 지연 및 mismatch 최소화를 고려하여 최적화되었습니다. 고속 샘플링 환경에서 높은 SNDR과 저전력 구현을 목표로 하며, 64-way 이상 TI 구조로 확장 가능한 구조를 갖고 있습니다. |
||

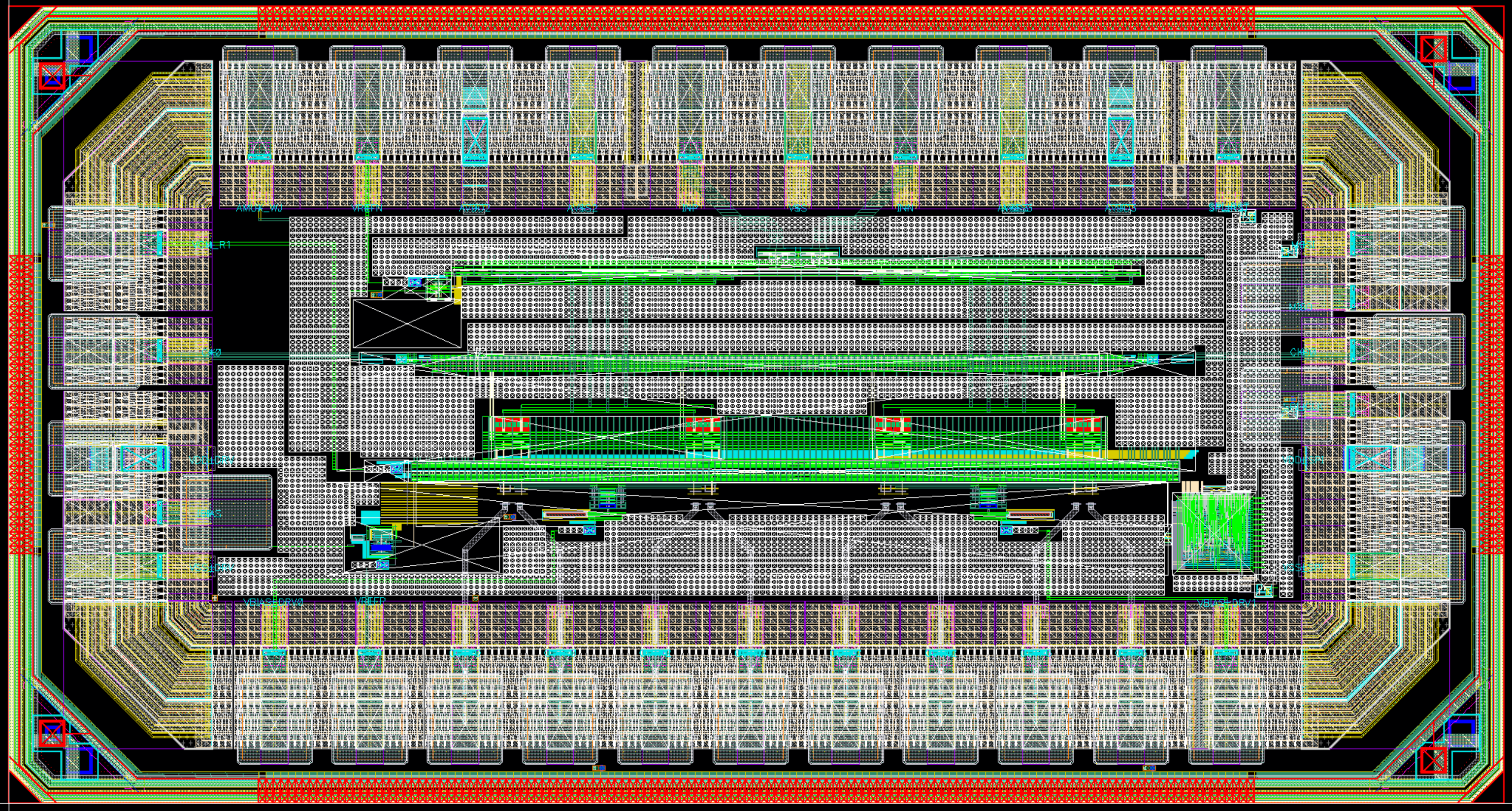

- 레이아웃 사진 -
|
|||
