| IP명 | 장기간 다채널 전압형 생체신호 측정 및 스파이크 검출을 위한 2차 ΔΔΣ ADC 설계 | ||
|---|---|---|---|
| Category | Mixed | Application | 신경 계측, 신호처리 |
| 실설계면적 | 1㎛ X 1㎛ | 공급 전압 | 1.2V |
| IP유형 | Hard IP | 동작속도 | 20.48MHz |
| 검증단계 | Silicon | 참여공정 | HM-2501 |
| IP개요 | 본 연구에서는 실시간 생체신호 모니터링을 통해 생체신호 발생주기를 예측하기 위한 스파이크(spike) 신호를 검출하는 시스템을 개발하고, 장기간 생체신호 관측을 위해 배경 복사 잡음속에서도 ADC(Analog-Digital Converter)의 포화 없이 넓은 동작 범위와 높은 샘플링 주파수를 가지는 다채널(Multi-channel) 전압형 생체신호 측정 시스템 개발을 목표로 한다. 본 칩(Chip)에는 생체신호 측정을 위한 델타-델타 -시그마(ΔΔΣ) ADC를 통하여 장기간 생체신호 측정이 가능하며, 넓은 동작범위를 가지는 모듈이 포함된다. 또한, 측정된 생체 신호에서 스파이크를 검출하기 위한 디지털 시스템 모듈이 포함된다. 본 연구는 TSMC 65nm GP 공정 사용을 계획하고 있으며, 전압형 생체신호 측정 시스템의 경우 10kHz까지의 동작 주파수, 10μVrms이하의 노이즈 성능 및 10μW이하의 Channel 별 전력 소모를 목표로 하고, 3개 이상의 채널에서 신호를 동시에 측정하며, 100dB이상의 Dynamic Range와 100dB이상의 SNDR (Signal-to-Noise and Distortion Ratio)를 달성하는 것을 목표로 한다. |
||

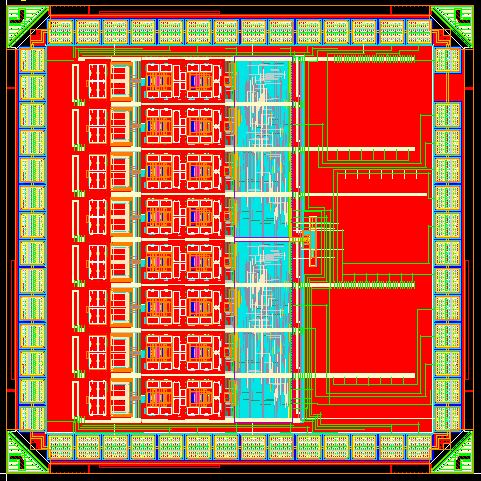

- 레이아웃 사진 -
|
|||
