| IP명 | 10-bit Data Driver IC for High-Image-Quality and Low Frequency Driving OLEDoS Microdisplays | ||
|---|---|---|---|
| Category | Analog | Application | Display |
| 실설계면적 | 3.55㎛ X 3.55㎛ | 공급 전압 | 5V |
| IP유형 | Hard IP | 동작속도 | 1MHz |
| 검증단계 | Silicon | 참여공정 | SB130-2501 |
| IP개요 | 이번 MPW에서는 OLEDoS 용 low frequency 10-bit data driver의 구현 및 buffer의 offset calibration 기술을 제안한다. 10bit 이상의 gray scale을 가지는 고화질, 고균일 OLEDoS 디스플레이를 구현하기 위해서는 offset calibration driver IC가 꼭 필요하다. 제안하는 data driver는 기존 data driver에 12-bit ADC, offset memory, MUX를 추가하여 최대 offset을 1LSB이하로 줄일 수 있다. 따라서 고화질, 고균일성 특징 및 풍부한 색 재현성을 가지는 OLEDoS data driver IC의 구현이 가능할 것으로 예상된다 | ||

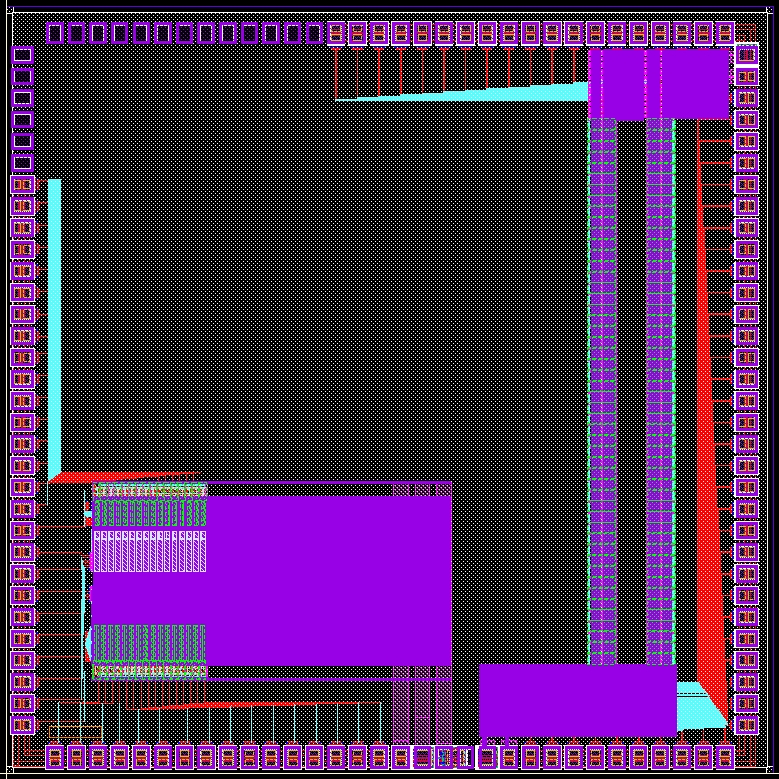

- 레이아웃 사진 -
|
|||
