| IP명 | Fully Integrated Hybrid Low-Dropout Regulators Achieving Fast Response and Wide Dynamic Range | ||
|---|---|---|---|
| Category | Mixed | Application | 기타 |
| 실설계면적 | 4000㎛ X 4000㎛ | 공급 전압 | 1V |
| IP유형 | Hard IP | 동작속도 | 300MHz |
| 검증단계 | Silicon | 참여공정 | SS28-2501 |
| IP개요 | 본 IP에서는 제한 주기 진동을 줄이고 안정화 시간을 단축할 수 있는 LDO 구조를 설계하였다. 설계된 LDO는 coarse-middle-fine 구조를 통해 비례 이득(Kp)을 조절하여 빠른 안정화와 정밀한 전압 조절을 구현한다.또한 NMOS 전력 스위치를 활용한 내부 피드백과 아날로그 보조 경로를 통해 안정화 시간을 더욱 줄였으며, 시간 양자화기를 이용해 성능을 향상시켰다. | ||

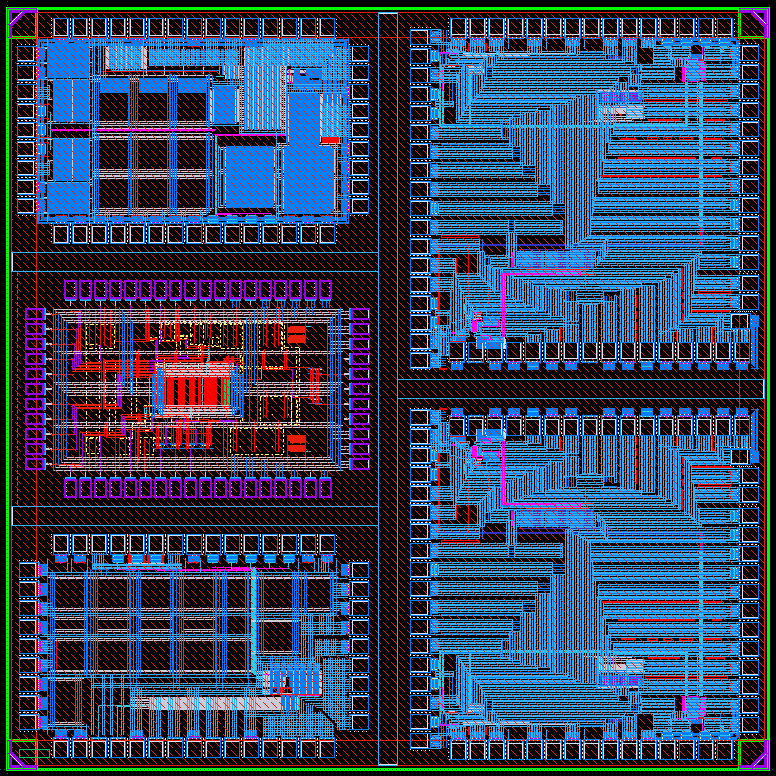

- 레이아웃 사진 -
|
|||
