| IP명 | Lock In Amplifier | ||
|---|---|---|---|
| Category | Analog | Application | Low noise System |
| 실설계면적 | 5㎛ X 2.42㎛ | 공급 전압 | 1.8 / 5.0V |
| IP유형 | 동작속도 | 1MHz | |
| 검증단계 | Silicon | 참여공정 | DB180-2501 |
| IP개요 | lock in amplifier는 입력 단에 부착되는 저항과 축전기의 임피던스 값을 In phase path 와 Quadrature phase path 의 경로로 인식하여, 각각의 저항과 커패시턴스를 측정하며, TIA, Multiplier, Low pass filter 등의 block 으로 구성된다. Low pass filter 의 cut-off frequency는 1MHz로 구성되어있으며, black box의 impedance 변화에 의해 동작 주파수영역이 결정된다. |
||

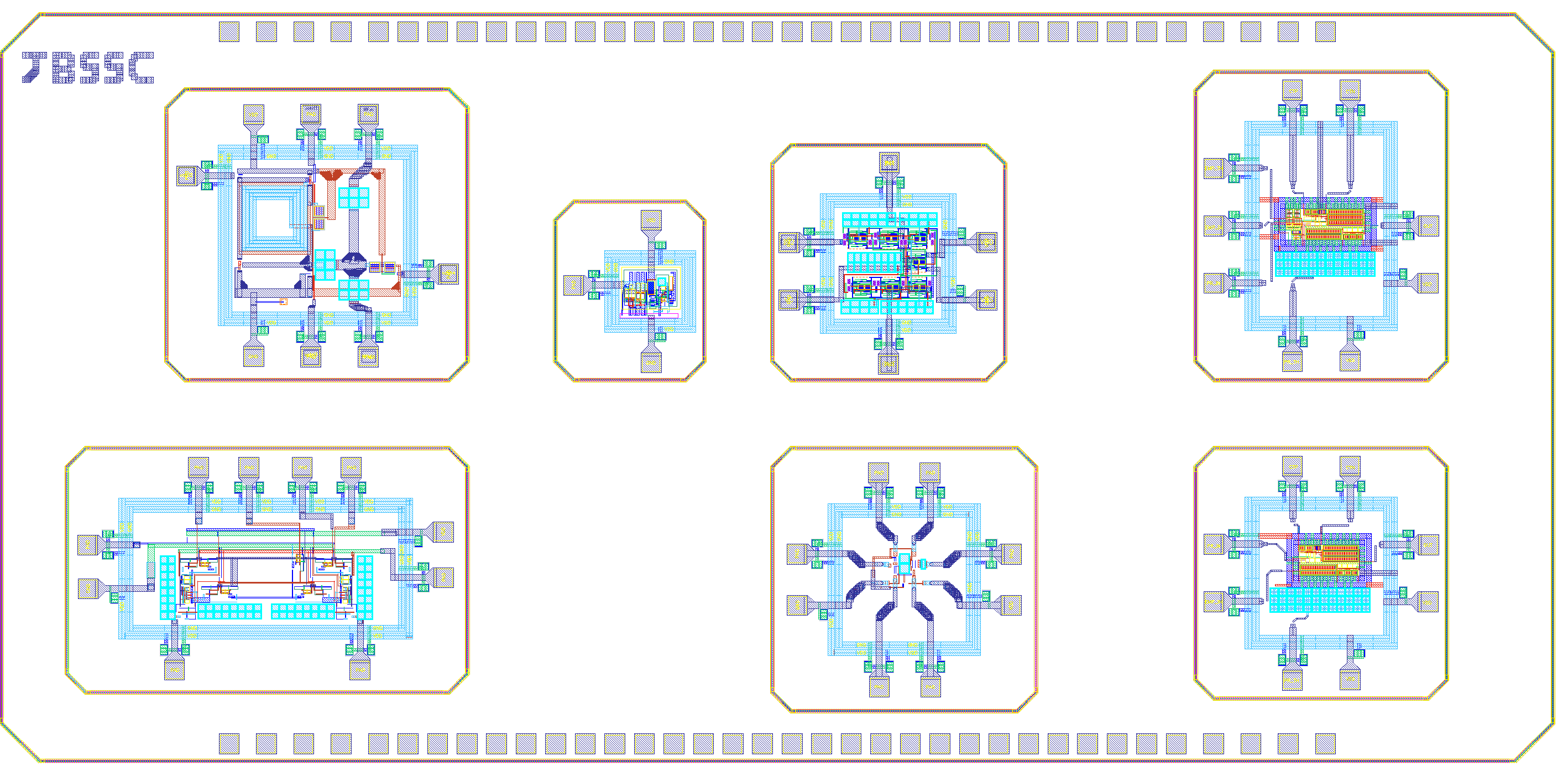

- 레이아웃 사진 -
|
|||
