| IP명 | High-CMRR Front-End IC with CMI-Robust LNA and Continuous-Time ADC | ||
|---|---|---|---|
| Category | Mixed | Application | biomedical IC |
| 실설계면적 | 2㎛ X 3㎛ | 공급 전압 | 1.8V |
| IP유형 | Soft IP | 동작속도 | 128kHz |
| 검증단계 | Silicon | 참여공정 | HM-2502 |
| IP개요 | Biomedical 및 sensor interface 용도의 회로로써 front-end 블럭과 ADC가 결합된 형태임. Front-end는 높은 CMRR을 갖도록 하는 기능이 들어있고, 여러 capacitor path들은 SPI를 통해 조절 가능함. ADC는 continuous-time ADC로써 front-end를 거친 입력 아날로그 입력 신호를 디지털 신호로 변환하여 외부에서 처리 가능하도록 하는 기능을 함. ADC는 128kHz 동작을 목적으로 설계되었으며 기본적으로 5bit의 해상도를 가짐. ADC의 출력은 SPI를 통해 외부에서 수집가능함. |
||

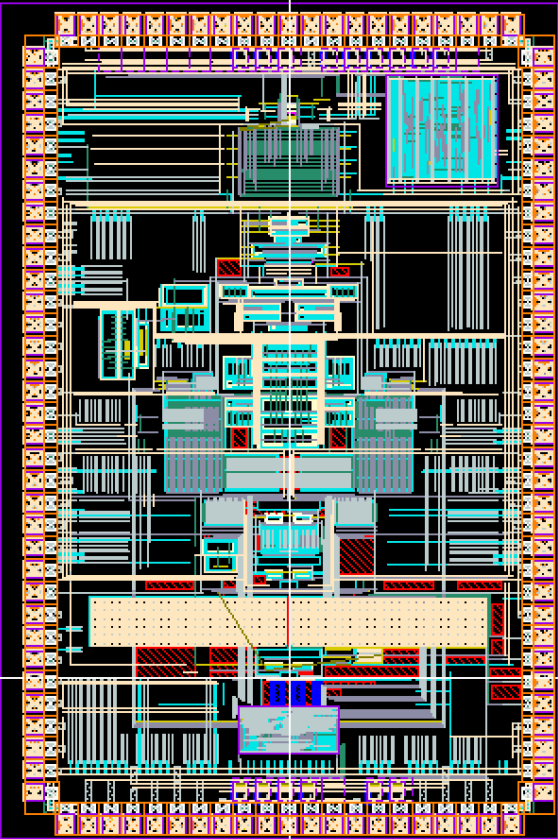

- 레이아웃 사진 -
|
|||
