| IP명 | 40-Gb/s Single-Ended PAM-4 Transceiver with Crosstalk Cancellation and 12.8Gb/s/pin Capacitive-Coupling Transceiver with Crosstalk Cancellation for 3D-IC | ||
|---|---|---|---|
| Category | Mixed | Application | high speed link |
| 실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 1V |
| IP유형 | Hard IP | 동작속도 | 40GHz |
| 검증단계 | Silicon | 참여공정 | SS028-2502 |
| IP개요 | 본 설계회로 설명서는 싱글-엔드형 PAM-4 transceiver를 위한 고속 통신 회로 IP 와 캐패시티브 결합 인터페이스를 위한 송수신기 회로를 설명한다. Fine-pitch interface에 존재하는 crosstalk을 효과적으로 제거하여 PAM-4 신호와 캐패시티브 결합 인터페이스의 eye margin을 확보할 수 있는 회로를 제안한다. 또한, 고속 PAM-4 signaling에 요구되는 회로 및 capacitive coupled signal을 안정적으로 복원할 수 있는 회로 IP를 확보한다. 본 회로는 삼성 28nm RF CMOS LPP 공정을 기반으로 설계할 예정이다. 대부분의 블록에서는 28nm LPP 공정의 표준 전압인 1.0V를 공급전압으로 사용할 예정이다. | ||

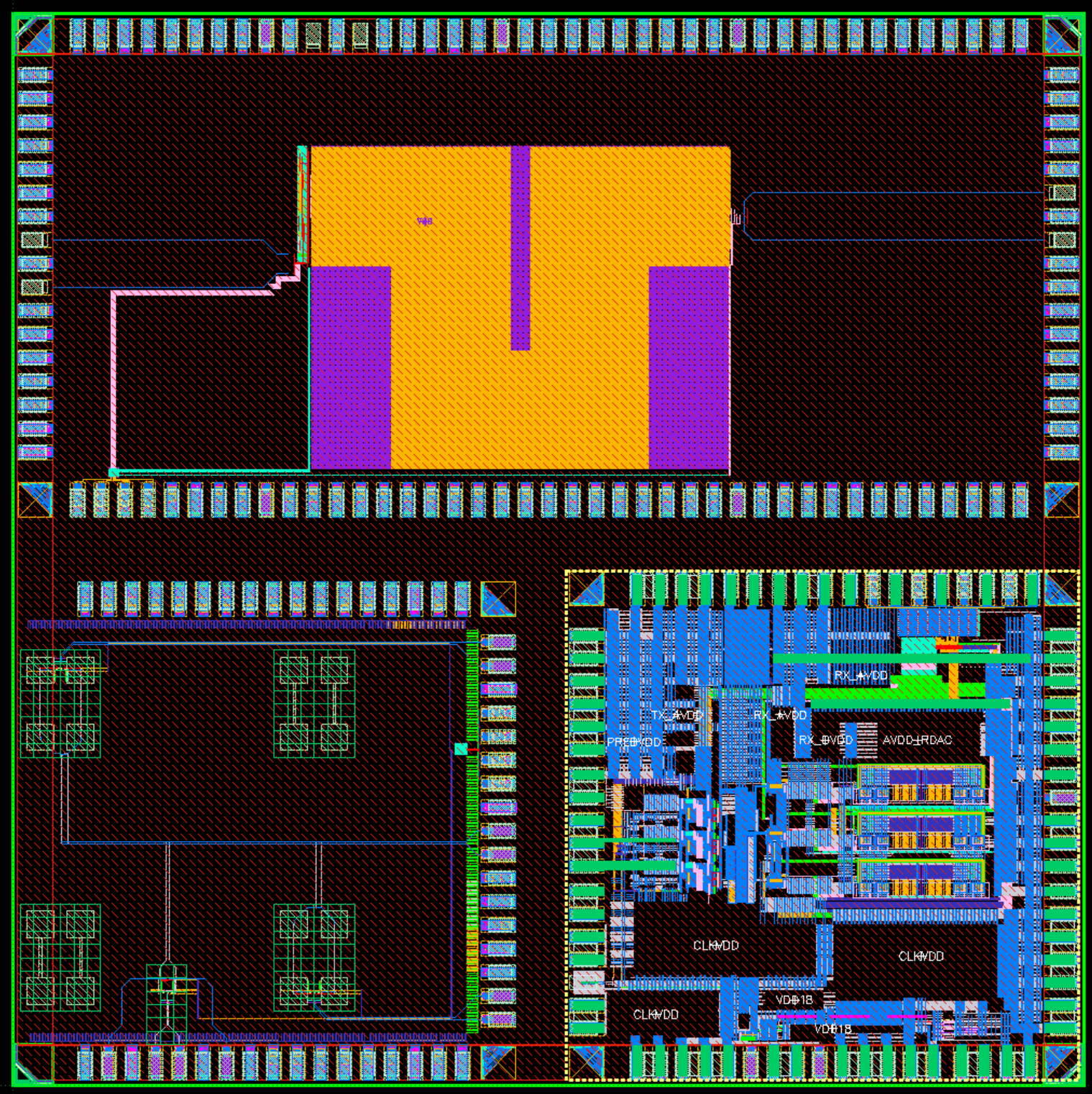

- 레이아웃 사진 -
|
|||
