| IP명 | High resolution Voltage Reference IP based Temperature Compensation BMS for EV | ||
|---|---|---|---|
| Category | Mixed | Application | mobility battery |
| 실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 12V |
| IP유형 | Hard IP | 동작속도 | 400M , 900MHz |
| 검증단계 | Simulation | 참여공정 | DB180-2601 |
| IP개요 | 간접측정형 BMS는 고전압 배터리와 저전압 제어 회로를 전기적으로 분리할 수 있는 장점이 있다. 그러나 온도 변화에 따라 측정 신호의 특성이 달라지기 때문에, 정확한 셀 전압 모니터링을 위해서는 온도 보상이 가능한 안정적인 기준 전압이 필수적이다. 본 설계에서는 EV용 BMS에 적용하기 위한 고해상도 기준 전압(High-resolution voltage reference) IP를 제안한다. 제안된 회로는 3.0V~4.2V 범위의 배터리 동작에 적합하도록 stacked PMOS 구조를 활용하여 32단계의 기준 전압을 생성하도록 하며, 또한 -20°C에서 100°C에 이르는 환경에서도 18mV 해상도를 유지하면서 3ppm/°C 이내의 온도 안정도를 확보할 수 있도록 설계하고자 한다. 이렇게 만들어진 기준 전압 기반으로 BMS에 제공하고, 다채널 배터리 셀 측정 시 각 경로 간 특성 차이로 인해 발생하는 오차를 줄이기 위해 multi-cell single-path 구조를 적용하고자 한다. 이를 기반으로 자동차 운용 온도 환경에서도 8채널 배터리 셀 측정이 가능하며, 고해상도 알고리즘을 통해 최종적으로 1mV 수준의 해상도를 달성하는 BMS 시스템을 구현하고자 한다. |
||

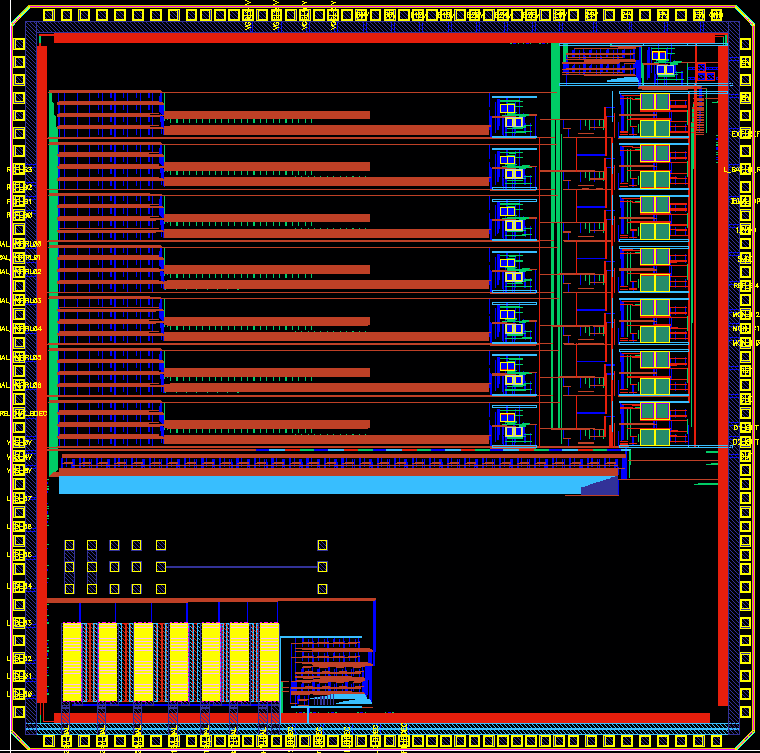

- 레이아웃 사진 -
|
|||
