| IP명 | Fast Transient Sigma Converter | ||
|---|---|---|---|
| Category | Mixed | Application | PMIC |
| 실설계면적 | 5000㎛ X 2420㎛ | 공급 전압 | 5V |
| IP유형 | Hard IP | 동작속도 | 2MHz |
| 검증단계 | Silicon | 참여공정 | DB180-2601 |
| IP개요 | Sigma Converter는 DB HiTek 180nm BCD 공정으로 구현된 LPDDR6 VDD2C 레일용 NMOS LDO다. 출력 전압 약 0.9–1.0V, 최대 출력 전류 2.5A를 지원한다. 32-unit thermometer NMOS 전력단(100mA/unit)과 1.8V 공급 오차증폭기(~40dB)로 구성된다. 외부 출력 커패시터 4.7µF, 온저항 R_ON ≤ 1.6Ω @ 2.5A 조건에서 동작한다. | ||

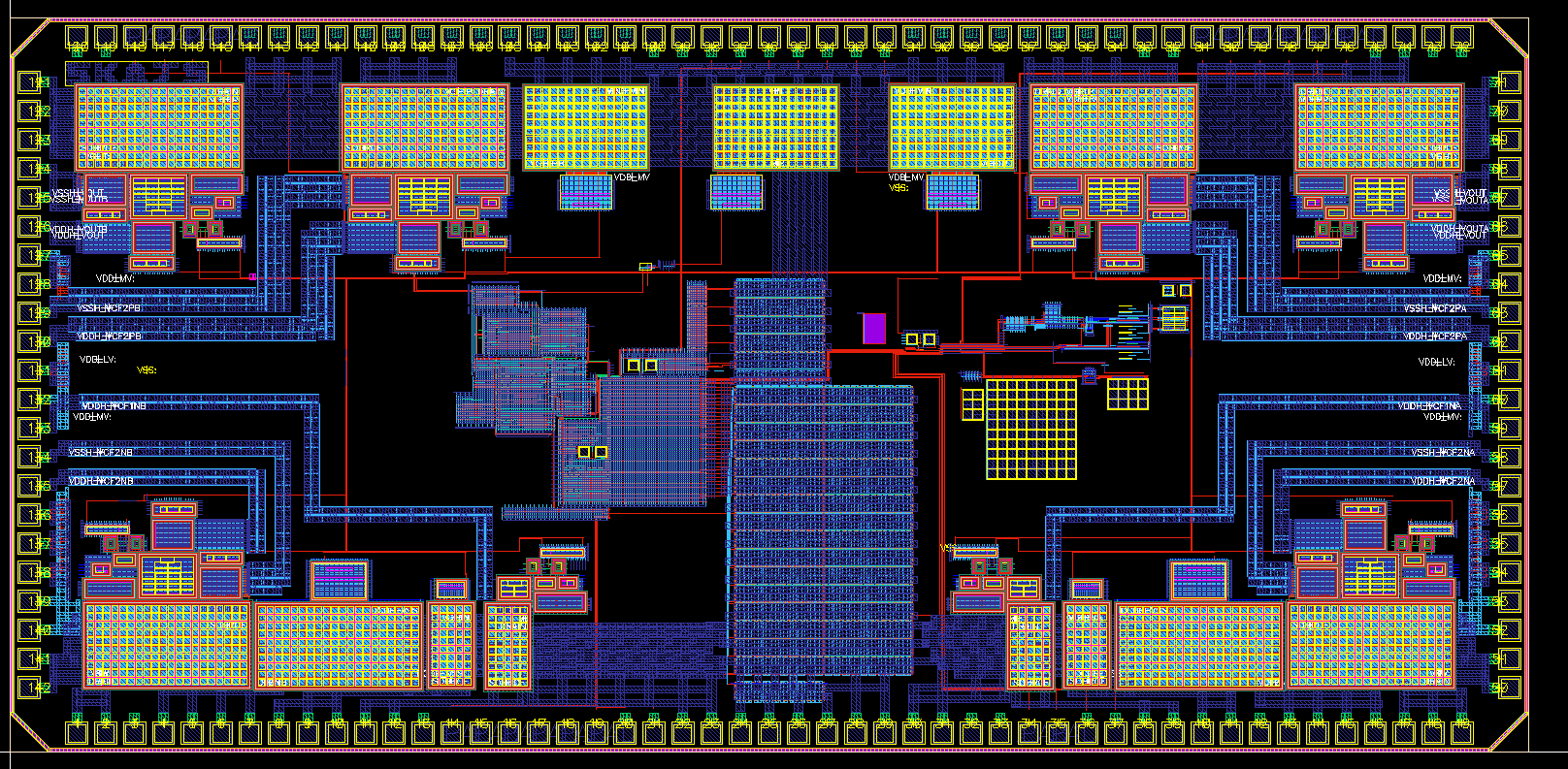

- 레이아웃 사진 -
|
|||
