| IP명 | Design of a Wide Swing Charge Sensitive Amplifier for Radiation Detection Applications | ||
|---|---|---|---|
| Category | Analog | Application | Radiation Detection |
| 실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 5V |
| IP유형 | Hard IP | 동작속도 | 100kHz |
| 검증단계 | Silicon | 참여공정 | DB180-2601 |
| IP개요 | 방사선 검출기(Si PIN photodiode)에서 발생하는 미세 전하 신호를 증폭하는 Charge-Sensitive Amplifier(CSA)입니다. 대형 입력 PMOS 기반 folded-cascode 구조와 35-stage pseudo-resistor 피드백을 적용하여 넓은 dynamic range와 안정적인 charge sensitivity(~1.09 mV/fC)를 확보하였으며, ESD 보호 회로 및 on-chip diode array를 통합하여 방사선 검출 응용에 최적화하였습니다. | ||

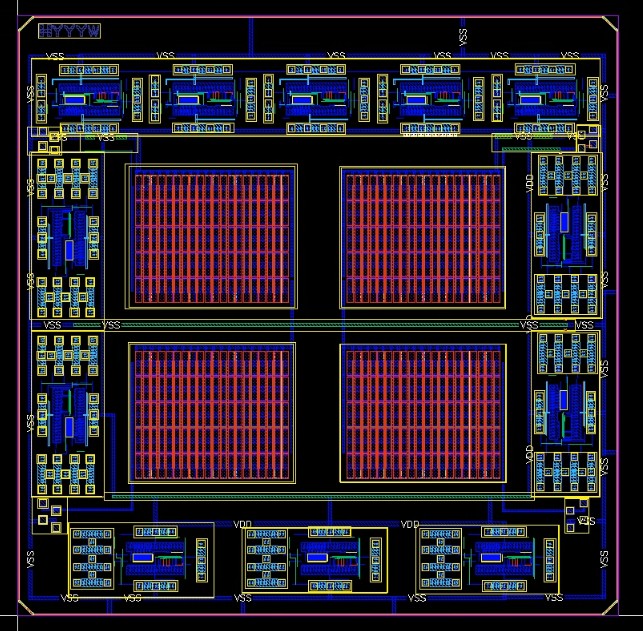

- 레이아웃 사진 -
|
|||
