| IP명 | LLC touch sensing IC | ||
|---|---|---|---|
| Category | Analog | Application | Touch sensor |
| 실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 0.2, 1.8, 2.5, 4.8, V |
| IP유형 | Hard IP | 동작속도 | 325MHz |
| 검증단계 | Silicon | 참여공정 | DB180-2601 |
| IP개요 | 본 연구에서는 large-area bottom-emission OLED 디스플레이에 적합한 새로운 형태의 in-cell touch sensor인 LLC touch sensor의 AFE(Analog front-end)를 최초로 제안한다. 제안하는 시스템은 OLED 패널의 luminance 저하 없이 터치 신호의 감지를 실현하며, 센서와 readout coil 간의 inductive coupling을 통해 터치 시 특성 변화를 감지한다. 센서의 출력 신호는 AFE의 출력을 FFT 기반 RMS 분석을 통해 디지털 신호로 처리되며, 저잡음, 고정밀 ADC 회로를 통해 다중 터치 검출 성능을 확보한다. 본 설계는 DB HiTek 0.18 μm BCD 공정으로 설계할 예정이다. | ||

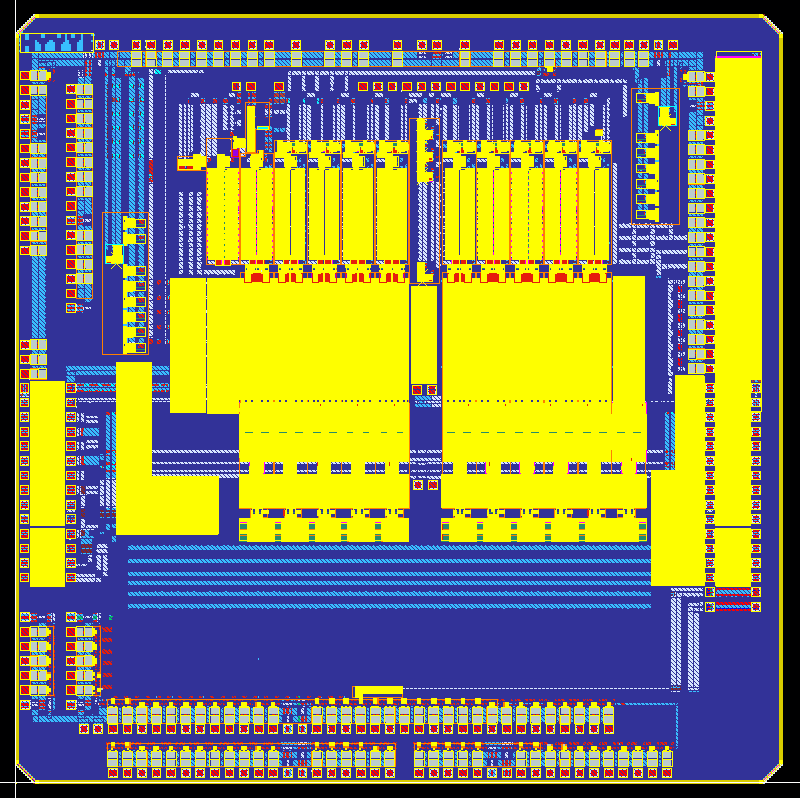

- 레이아웃 사진 -
|
|||
