| IP개요 |

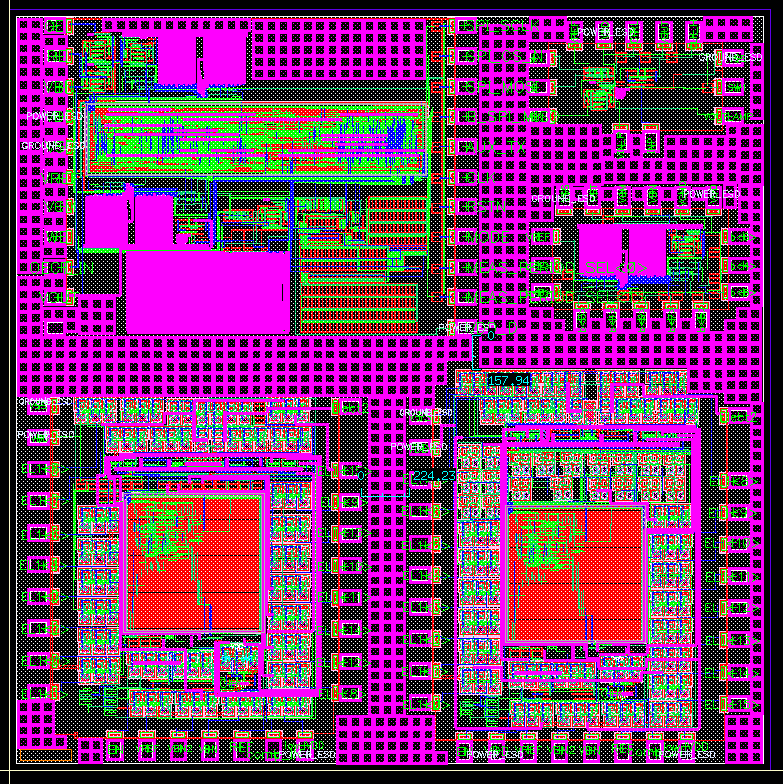

본 설계는 130nm BCDMOS 공정을 이용하여 웨어러블 양방향 인터페이스를 위한 고정밀 AFE와 전원 분리형 고전압 자극기를 단일 칩 안에 집적한 혼성 신호(Mixed-signal) 회로이다. 생화학 인터페이스용 센싱 응용에서 필요한 전극 전위 제어와 미세 전류 계측을 지원하기 위해 CV/potentiostat 모드 선택 회로를 함께 배치하였다. 센싱 경로에는 전극에서 발생하는 미세 전류와 전압 변화를 안정적으로 읽기 위한 TIA_SW 기반 저잡음 증폭기, CDAC 및 unity-gain buffer를 포함한 구동/샘플링 경로, ADC를 구성하였다. 포텐시오스탯 회로는 기준 전극 전위를 안정화하면서 작업 전극의 산화·환원 전류를 계측하도록 구성하였고, 자극기 회로는 5V/12V 구동 조건을 모두 고려한 BCDMOS 고내압 소자 기반 양극성 전류 펄스 구조로 설계하였다. 결과적으로 본 칩은 웨어러블 전극 인터페이스용 센싱 AFE와 전기 자극 회로를 같은 공정 플랫폼 안에 별도 기능 블록으로 구현한 혼성 신호 칩으로 동작한다. |
