IP명 | 500MS/s 12-Bit Current-Steering DAC With RRBS DEM Technique | ||
---|---|---|---|
Category | Analog | Application | IoT |
실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 1.2V |
IP유형 | Hard IP | 동작속도 | 2GHz |
검증단계 | Silicon | 참여공정 | SS65-1803 |
IP개요 | DEM(Dynamic Element Matching)을 이용한 DAC(Digital to AnalogConverter)를 설계함. 전류원의 mismatch에 의한 영향을 줄이기 위하여 PRNG(Pseudo Random Number Generator)를 추가하여 매 번 선택되는 전류원을 랜덤으로 바꾸는 방법을 사용함. |
||

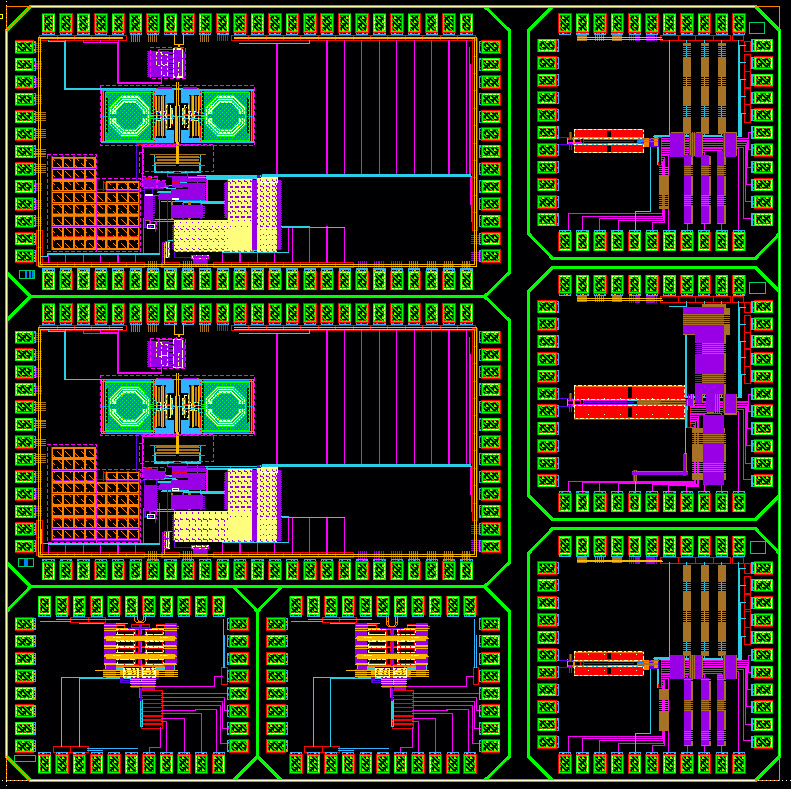

- 레이아웃 사진 -
![]() |
