IP명 THz 송신단 구현을 위한 200 GHz 전력증폭기용 Power Cells and MOM Caps
Category RF Application Sub-THz Transmitters
실설계면적 4㎛ X 4㎛ 공급 전압 1.0/1.8V
IP유형 Hard IP 동작속도 200000000Hz
검증단계 Simulation 참여공정 S28-1901
IP개요 200 GHz 전력증폭기 설계 정확도를 높이기 위해서는 소자 주파수 특성이 정확해야 한다. 해당 공정이 Thick Metal을 제공하지 않은 관계로 전력증폭기 전체를 검증할 수 없기에, 추후 제공되는 공정에서 소자 특성을 정확하게 반영한 설계를 진행하기 위한 목적으로 Power Cell 및 MOM Capacitor Test Cell을 제작하여 검증한다. 제안하는 전력증폭기가 높은 주파수에서 작은 소자 특성 값에 민감한 특성을 나타내므로, 차후 설계 정확도 향상을 위한 Device Cell 모델링과 특성 파라메터 추출을 위한 단위 패턴을 제작한다.

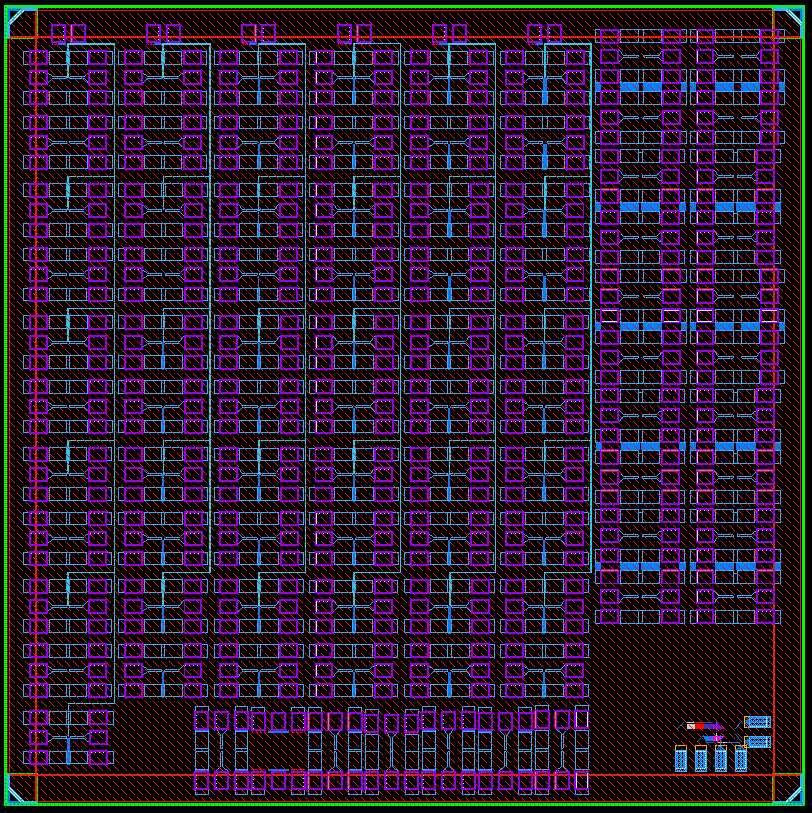

- 레이아웃 사진 -
