IP명 An 28Gb/s Single-Ended Duobinary Transceiver for Memory Interfaces
Category Analog Application high speed wireline interface
실설계면적 4㎛ X 4㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 14GHz
검증단계 Silicon 참여공정 S28-1901
IP개요 본 연구에서 개발하는 IP는 메모리 인터페이스를 위한 송수신기이다. 송신기는 PRBS generator, 64to4 Seializer, NRZ-to-Duobinary converter와 voltage-mode driver로 구성되어있다. 3-tap FFE를 적용하였으며 각각의 pre, post tap의 coefficinet는 3-bit control을 통해 조절이 가능하다. 본 송신기는 single-ended doubinary 신호를 수신단으로 전송하며 수신단은 sigle to differential signal 변환을 하여 Duobinary-to-NRZ converter를 거쳐 신호를 복원한다.

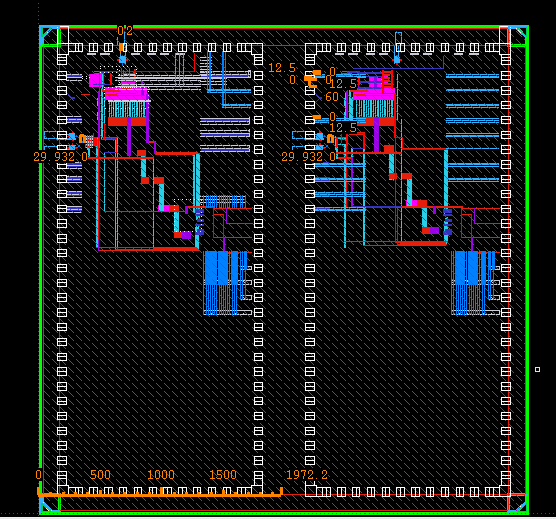

- 레이아웃 사진 -
