IP명 TRX system for multi-field remote sensor
Category Analog Application sensor
실설계면적 5㎛ X 5㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 200MHz
검증단계 Silicon 참여공정 HM-IP
IP개요 새롭게 개발한 Touch sensor인 Multi-field remote sensor (MRS)의 구동을 위한 8 채널transceiver (TRX) IP. MRS excitation circuit 또한 포함하고 있음.
8채널 RX의 출력을 time-division muxing 하여 converting을 하는 ADC로 디지털 데이터를 얻음. 시스템 전체의 컨트롤은 FPGA 보드로 구현하여 시제품 제작을 완료함.

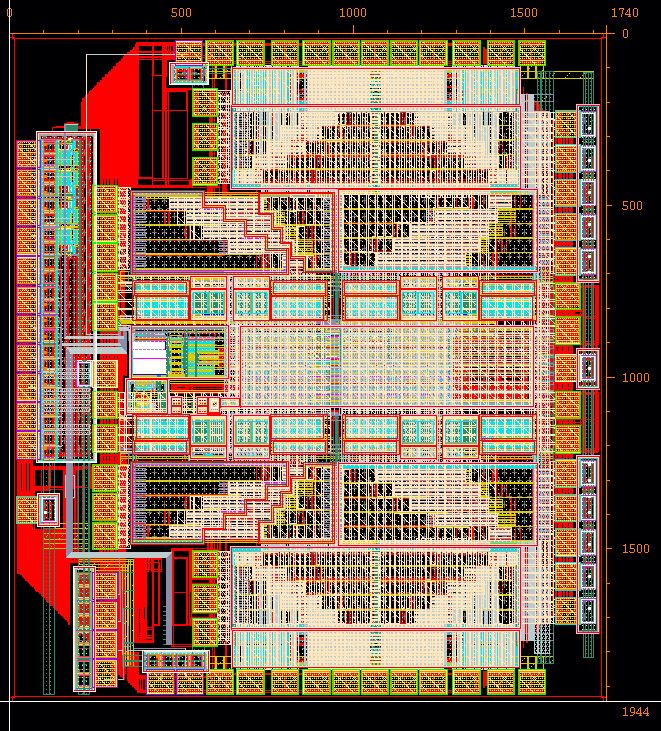

- 레이아웃 사진 -
