IP명 Low Power Front End Design for Radiation Detection using SiPM
Category Analog Application Sensor
실설계면적 4.85㎛ X 1.3㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 100MHz
검증단계 Simulation 참여공정 HM-1803
IP개요 요즘 가장 널리 사용되고 개발되고 있는 방사선 센서의 종류인 SiPM은 다른 센서에 비해 비슷한 성능을 내는 동시에 그 크기가 작아 수많은 출력 신호를 묶기에 용이하다.
그러나 SiPM 내부의 channel capacitance가 매우 큰 관계로, channel을 묶어서 신호를 읽을 경우 SNR이나 전달 시간의 증가 등 성능 감쇠를 피할 수 없는 치명적인 단점이 있다.
최근에 진행되었던 연구에서 channel을 묶으면서도, 성능의 감쇠를 최대한으로 줄일 수 있는 방법을 고안해내고, discrete component와 experiment로 그 효과를 검증했다. 이 IP는 ASIC으로 그 효과를 검증하며, 다수의 채널에 대해 하나의 front-end로 신호를 처리함으로써 low power consumption을 달성하고자 하는 목표를 갖고 있다.

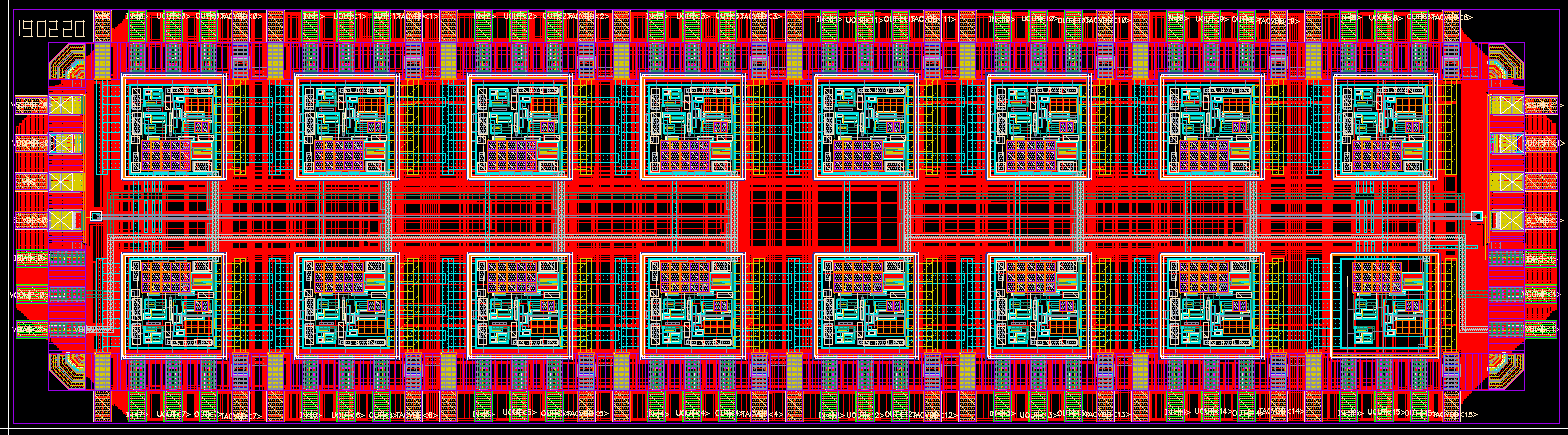

- 레이아웃 사진 -
