IP명 정형용 인공고관절 임플란트의 스마트 모니터링 IC (Smart Monitoring IC for Artificial Hip Implant)
Category Analog Application Biomedical, Diagnosis
실설계면적 6㎛ X 6㎛ 공급 전압 5V
IP유형 Soft IP 동작속도 20MHz
검증단계 Simulation 참여공정 HM-1905
IP개요 초음파 이미징을 위한 초음파 송수신기
송신기에는 고전압 생성을 위한 Switched capacitor type 의 Charge pump, 초음파 트랜스듀서 구동을 위한 고전압 펄서, 송신기 와 수신기의 신호 분리를 위한 고전압 Isolation Switch 가 설계됨.
수신기에는 scale 이 작은 초음파 신호의 증폭을 위한 Low Noise Amplifier 및 거리에 따른 증폭기 Gain 변경이 가능한 VGA 가 탑재.
또한 측정된 초음파신호를 Digital Processor 에 전달하기 위하여 Analog to Digital Converter 가 설계됨.

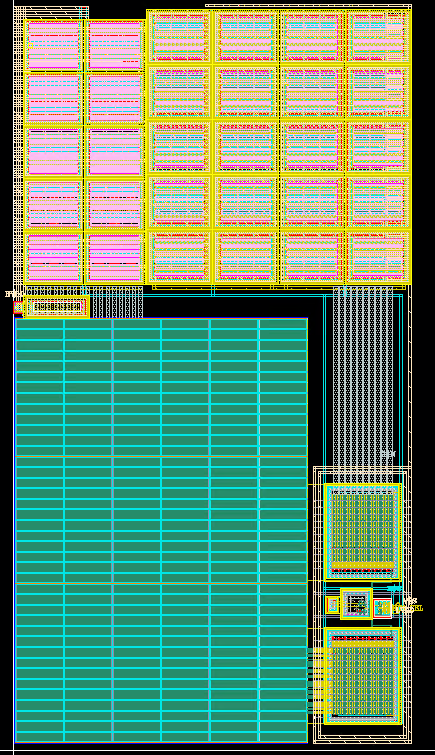

- 레이아웃 사진 -
