IP명 5MHz 초절전 차동 전류 모드 CMOS relaxation 온도 보상 발진기 및 RF 회로
Category RF Application 보청기용 SoC 및 레이더 센서
실설계면적 1.4㎛ X 2.5㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 5M/28GHz
검증단계 Simulation 참여공정 HM-1903
IP개요 다양한 Mixed Signal SoC에 적용될 5MHz 발진기와 레이더용 RF 송신부 단위회로에 대한 IP이다. 5MHz 발진기의 경우 차동 전류 모드를 적용하여 최소 전력 동작으로 온도 변화에 따라서주파수 변이가 최소화 되도록 설계된 IP이다.
레이더용 RF 송신부 단위회로는 VCO, frequency multiplier, power amplifier가 설계 되어있다. 레이더 센서용 회로의 경우 각 단위 회로의 설계 검증을 통한 단위회로 특성을 정확하게 반영하여 설계를 추후에 진행하기 위해, 각 단위별로 입/출력을 나누어 설계를 진행하였다.

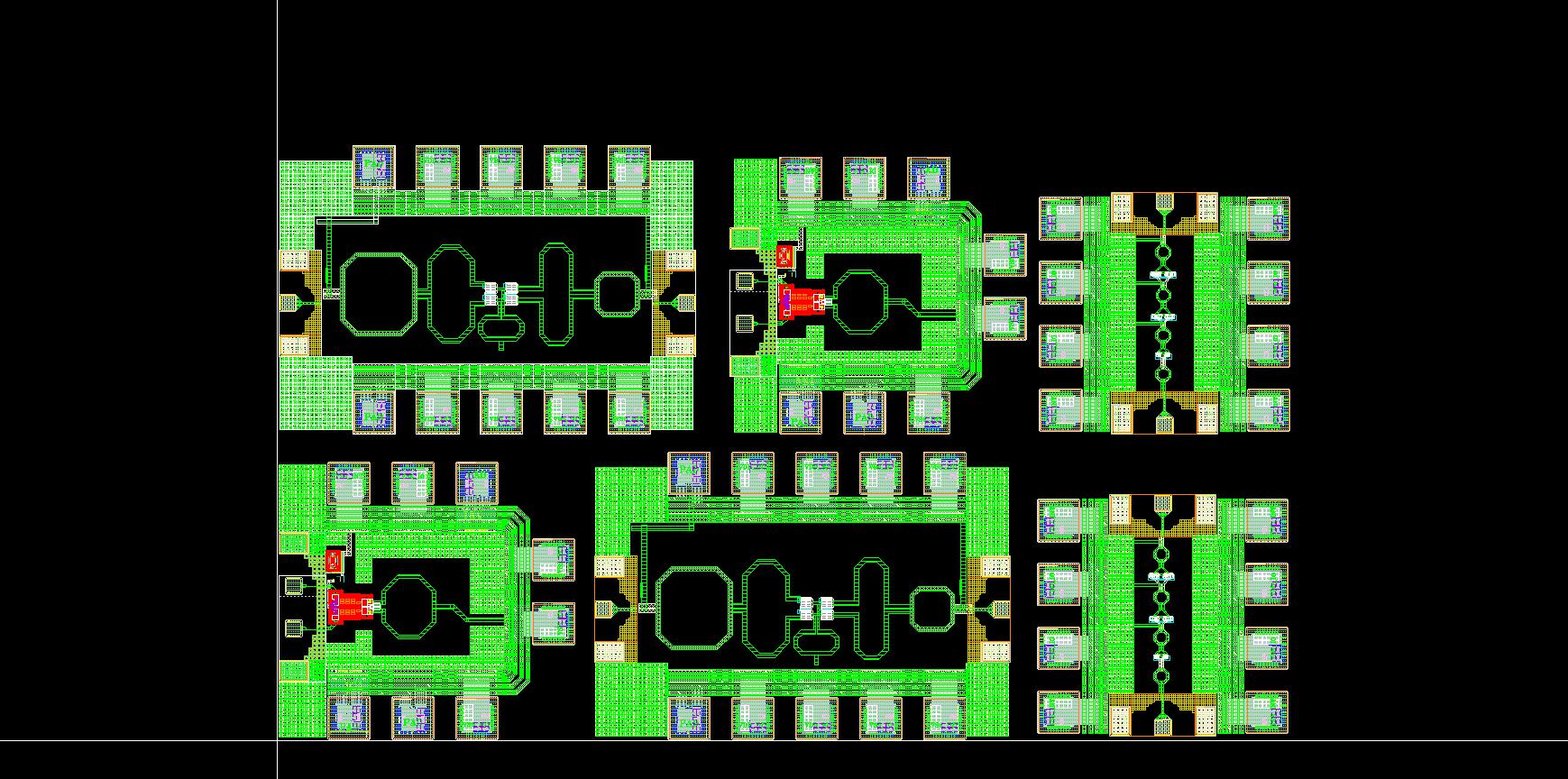

- 레이아웃 사진 -
