IP명 원거리 무선충전을 위한 고출력 RF Energy 수신 회로 설계
Category Analog Application RF-DC Converter
실설계면적 5㎛ X 5㎛ 공급 전압 5VV
IP유형 Soft IP 동작속도 5.8GHz
검증단계 Simulation 참여공정 HM-1901
IP개요 발히 연구되고 있다. 무선 충전에서는 자기 공진 무선
충전 방식이 이용되며, 최근에는 ISM band의 GHz 대역
의 전력을 수신하는 에너지 하베스팅 기술에 적용되는
회는 회로 개발이 대두되고 있다. 원거리 무선 충전 시
스템에서는 수신 회로의 효율이 높아야 하며, 특히 높
은 전력의 신호를 수신할 수 있어야 한다. ISM band의
GHz 대역의 전력 수신은 입력 신호의 주파수가 높아
입력 단의 Matching Network 구성 방법 및 출력 단의
charging capacitor등 외부 소자 선택이 매우 중요하며, IC
내부 소자의 주파수 특성 또한 함께 고려되어야 한다.
본 설계에서는 자기 공진 무선충전 및 ISM band의
GHz 대역의 신호를 수신하여 DC 신호의 출력을 내보
내는 dual mode RF 에너지/신호 수신 IC 설계를 목표로
한다. 본 설계 회로는 RF 에너지/신호 수신 IC구현을
통해 소모적이고 일시적인 기존의 배터리 시스템의 단
점을 극복하여 자연 친화적인 전원 관리 기술을 개발하
는 것을 목표로 한다. 설계 된 회로는 Layout 후 단일
칩으로 제작하고, 실제 Test Board에 실장 하여 성능을
검증함을 목표로 한다

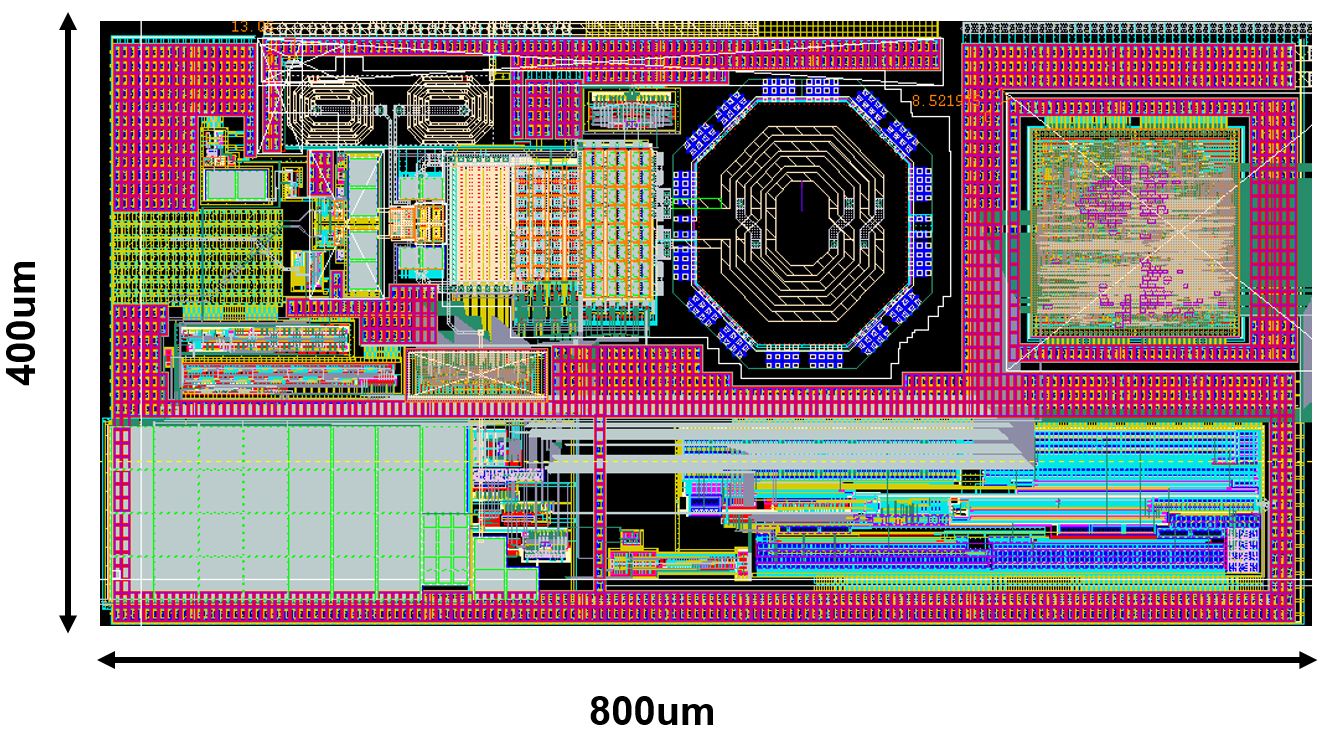

- 레이아웃 사진 -
