IP명 Dynamic Amp를 이용한 저전력 고해상도 20kHz Bandwidth Incremental A/D Converter 설계
Category Mixed Application audio ADC, sensor용 ADC
실설계면적 1㎛ X 4㎛ 공급 전압 1V
IP유형 Soft IP 동작속도 1.2MHz
검증단계 Silicon 참여공정 HM-1904
IP개요 DSM은 oversampling을 이용하여 고해상도 ADC에 적합한 구조이다. 고해상도 구현 시에는 DSM내부의 opamp가 큰 전압이득이 가져야 하는데, 본 IP에서는 opamp를 사용하지 않고, dynamic amp (DA)를 이용하여 저전력 설계를 가능하 하되 digital calibration을 이용해 부족한 gain으로 인한 성능 저하를 막는 설계를 함.

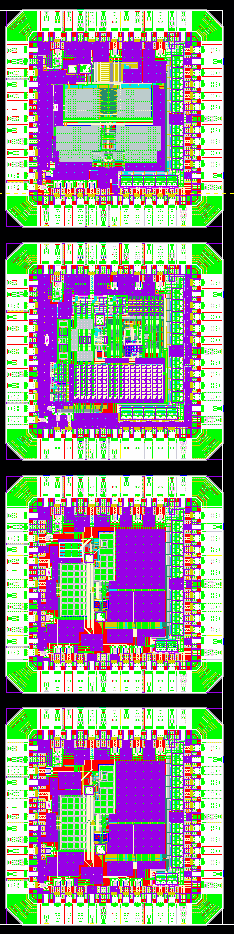

- 레이아웃 사진 -
