IP명 K, V band and 28/39GHz RF blocks for beamforming array
Category Analog Application Communication/Radar
실설계면적 3㎛ X 2㎛ 공급 전압 1.2V
IP유형 Hard IP 동작속도 28 G, 60 GHz
검증단계 Silicon 참여공정 HM-1904
IP개요 본 proposal 에서는 TSMC 65nm RF 공정을 사용하여 (2020년 2월 공정 예상) 22~23.6GHz K band 1채널 빔포밍 IC와 28/39GHz multi band를 커버하는 빔포밍 IC를 구성하는 개별 블락들을 설계하고자 한다. 먼저 K band 1채널 빔포밍 IC를 위해 전력증폭기, 저잡음증폭기로 각각 설계하였다. 다음으로 28/39GHz multi band를 위한 빔포밍 IC를 구성하기 위한 개별 블락에는 멀티 밴드 위상천위기, 멀티 밴드 4-way 차동 디바이더, Wideband SPDT 스위치가 있다. 다음으로 V band 1채널 빔포밍 IC를 위해 전력증폭기, 저잡음증폭기, 위상천이기, 주파수 체배기가 있다. VDD는 전력 증폭기는 2V, 그외의 회로는 1V를 사용하고 있다.

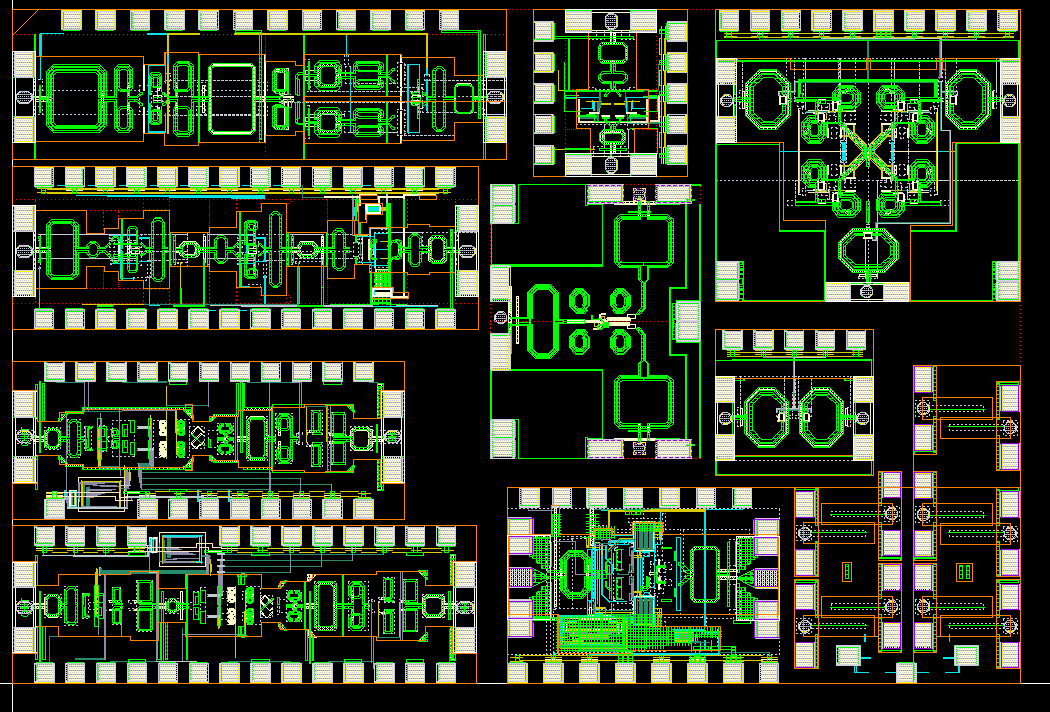

- 레이아웃 사진 -
