IP명 AES-128 암호화 프로세서 구현
Category Digital Application 암호
실설계면적 3㎛ X 3㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 50MHz
검증단계 Simulation 참여공정 MS180-2001
IP개요 미국 국립표준기술연구소(NIST)에서 채택한 Rijndael 기반의 AES(Advanced Encryption Standard) 암호화 알고리즘을 이용하며, 키의 길이는 128비트로 한다. 설계공정은 매그나칩/ SK하이닉스 180nm 공정을 따르며, 칩의 공급전압은 3.3V, 코어 전압은 1.8V, 최대동작주파수는 50MHz이다. 이 칩은 2개의 en신호(en_i, en_k)를 가지며, 입력은 8비트씩 16번 받는다. 이때, en_k가 1일 때 키를 입력으로 받아 키스케줄 동작을 수행하고, en_i가 1일 때, 평문을 입력으로 받아 암호화 동작을 수행한다. 출력은 8비트씩 16번 내보내며, en_o 신호를 통해 출력이 나오는지 확인할 수 있다.

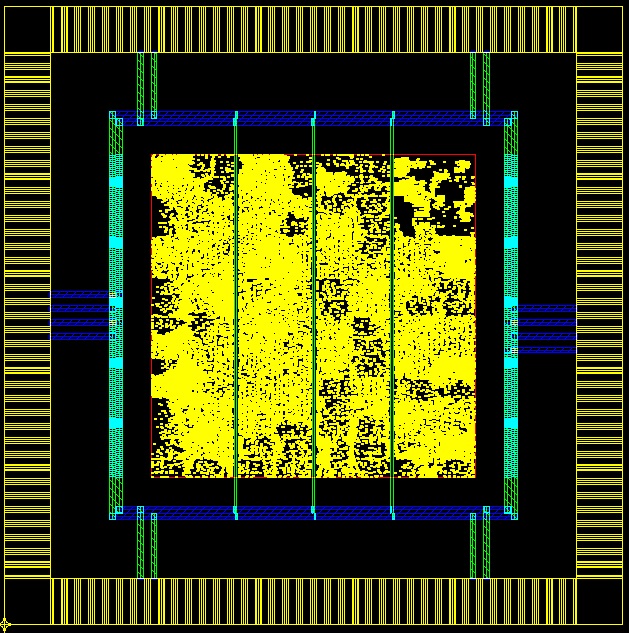

- 레이아웃 사진 -
