IP명 A Low-Power High-Speed SAR ADC with Capacitor Mismatch Calibration
Category Analog Application RF receiver
실설계면적 4㎛ X 4㎛ 공급 전압 1.2V
IP유형 Hard IP 동작속도 40MHz
검증단계 Simulation 참여공정 SS65-2001
IP개요 RF Receiver에 사용하도록 제작한 12 bit 해상도와 40Mhz의 동작주파수를 갖는 ADC IP이다. 구조는 SAR 를 바탕으로 제작하였다.

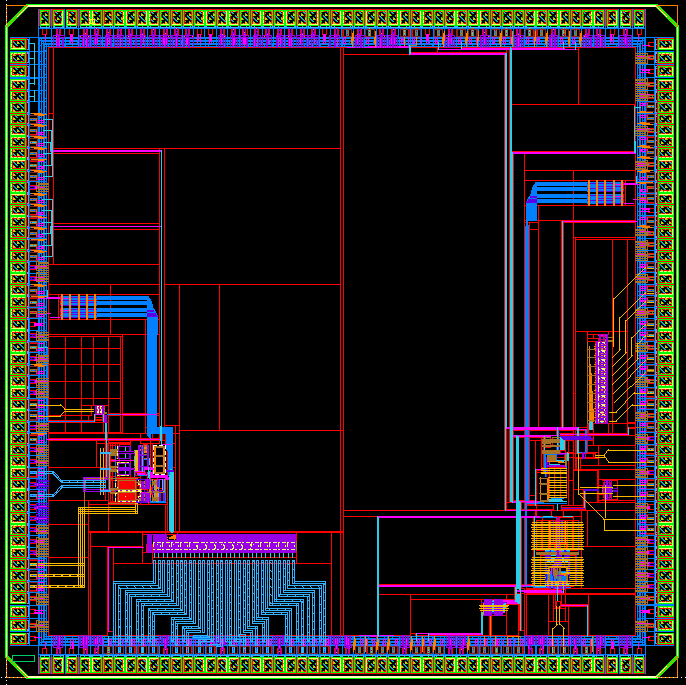

- 레이아웃 사진 -
