| IP명 | Millimeter-Wave CMOS High Performance Receiver for WPAN Systems | ||
|---|---|---|---|
| Category | Analog | Application | rf |
| 실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 1.5V |
| IP유형 | Hard IP | 동작속도 | 3GHz |
| 검증단계 | Silicon | 참여공정 | SS28-2501 |
| IP개요 | Milimeter-wave (mm-wave) WPAN용 CMOS RF frontend receiver에 대하여 설계한다. 그중 핵심소자인 밀리미터파 대역 LNA, mixer, 그리고 PLL의 기생효과를 EM 시뮬레이션을 통하여 예측 분석하여 설계한다. 제안하는 LNA는 기존 LNA 구조에 추가 커패시터 CEXT와 유도 부하 LD를 사용하는 ILSNIM를 사용함으로써 noise와 input impedance를 동시에 매칭함과 더불어 전류를 재사용해 저전력으로 설계한다. 제안된 믹서는 공통모드 피드백 기법을 적용하여 PVT 변이에 둔감하고 공통모드 잡음을 감소시킨다. 마지막으로, 제안된 PLL은 기존 PFD에서 발생하는 비선형 문제를 개선하여 locking time을 감소시킨다. 설계 공정은 RF/analog type 28 nm LPP이고, 공급전압은 1V를 이용한다. CMOS RF front-end receiver 회로의 최대 동작 주파수는 30 GHz로 설계한다. |
||

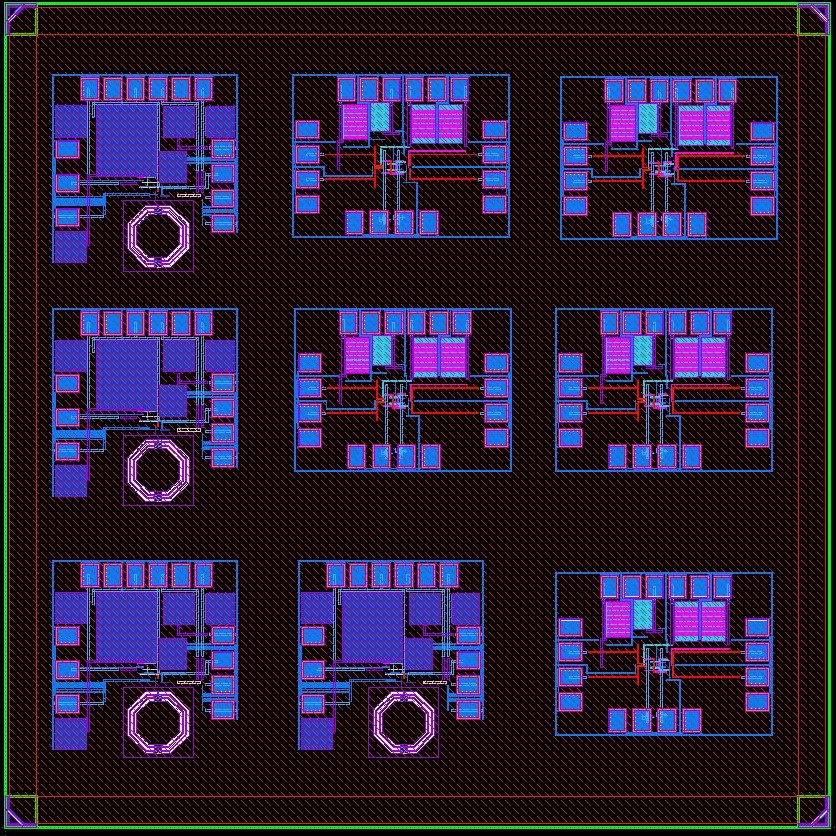

- 레이아웃 사진 -
|
|||
