| IP명 | 초전도 기반 양자컴퓨팅을 위한 극저온 RF 프론트엔드 | ||
|---|---|---|---|
| Category | Analog | Application | 통신 |
| 실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 1.5V |
| IP유형 | Soft IP | 동작속도 | 4-8 GHz |
| 검증단계 | Silicon | 참여공정 | SS28-2501 |
| IP개요 | 본 회로는 극저온 양자컴퓨팅 시스템의 판독(readout)을 위한 RF 프론트엔드로, LNA, Mixer, Baseband Amplifier로 구성된다. 회로는 4K 이하의 극저온 환경에서 안정적으로 동작하도록 설계되었으며, 트랜지스터(MOSFET)뿐만 아니라 저항, 커패시터, 인덕터에 대해서도 극저온 특성을 반영한 소자 모델링을 수행한다. 정확한 파라미터 추출을 위해 L–2L 구조 기반의 디임베딩용 테스트 패턴 회로가 포함되어 있다. | ||

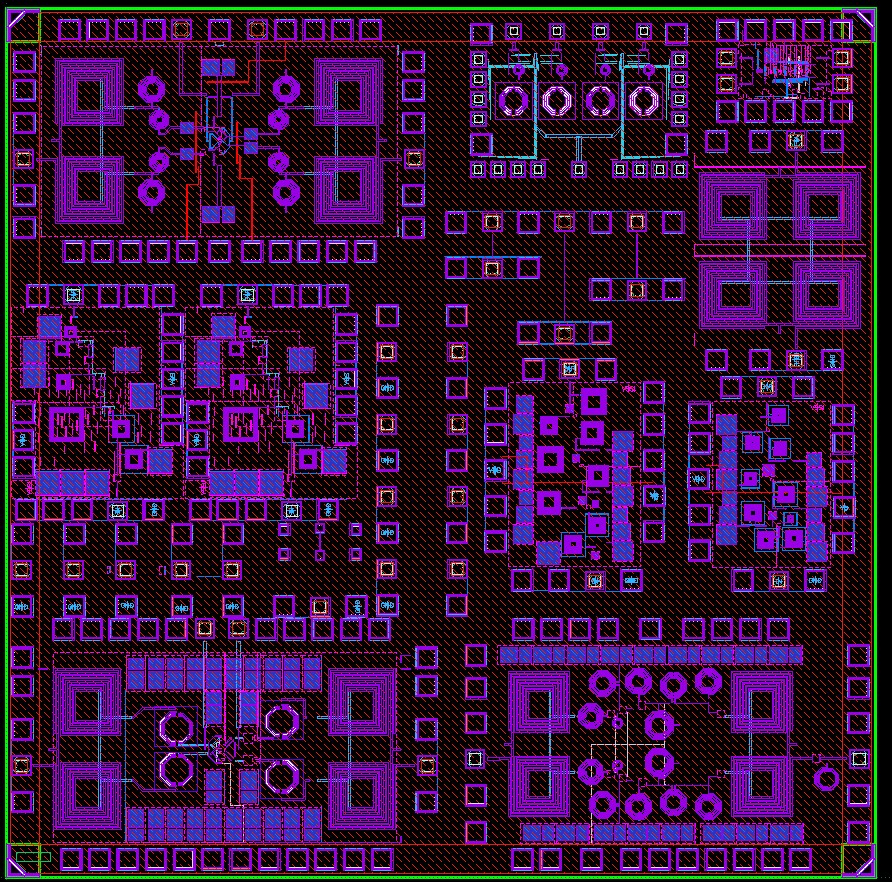

- 레이아웃 사진 -
|
|||
