| IP명 | Design of Silding IF Mixer for Transmitter and receiver for 5G communication and Radar Systems | ||
|---|---|---|---|
| Category | Analog | Application | 5G communication and Radar Systems |
| 실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 1V |
| IP유형 | 동작속도 | 94GHz | |
| 검증단계 | Silicon | 참여공정 | SS28-2501 |
| IP개요 | 본 연구는 94 GHz W-band 대역을 대상으로 하는 Sliding-IF 기반의 Up/Down Conversion Mixer 회로로, 고성능 레이다 시스템에 최적화된 주파수 변환 솔루션을 제공한다. Sliding-IF 구조는 Direct conversion 방식 대비 낮은 Local Oscillator(LO) 신호를 사용함으로써, 단일 단계에서 고주파·고전력 LO 신호를 생성해야 하는 부담을 크게 줄인다. 이를 통해 LO 신호 생성의 복잡도와 전력 소모를 효과적으로 감소시키고, 시스템의 전반적인 전력 효율을 향상시킨다. 제안된 Sliding-IF mixer 구조는 각 단에서 높은 변환 이득과 우수한 선형성을 동시에 확보하였으며, 따라서 고해상도 이미징 레이다 및 고속 무선통신 시스템에 적합한 핵심 RF 프론트엔드 IP로 활용 가능하다. |
||

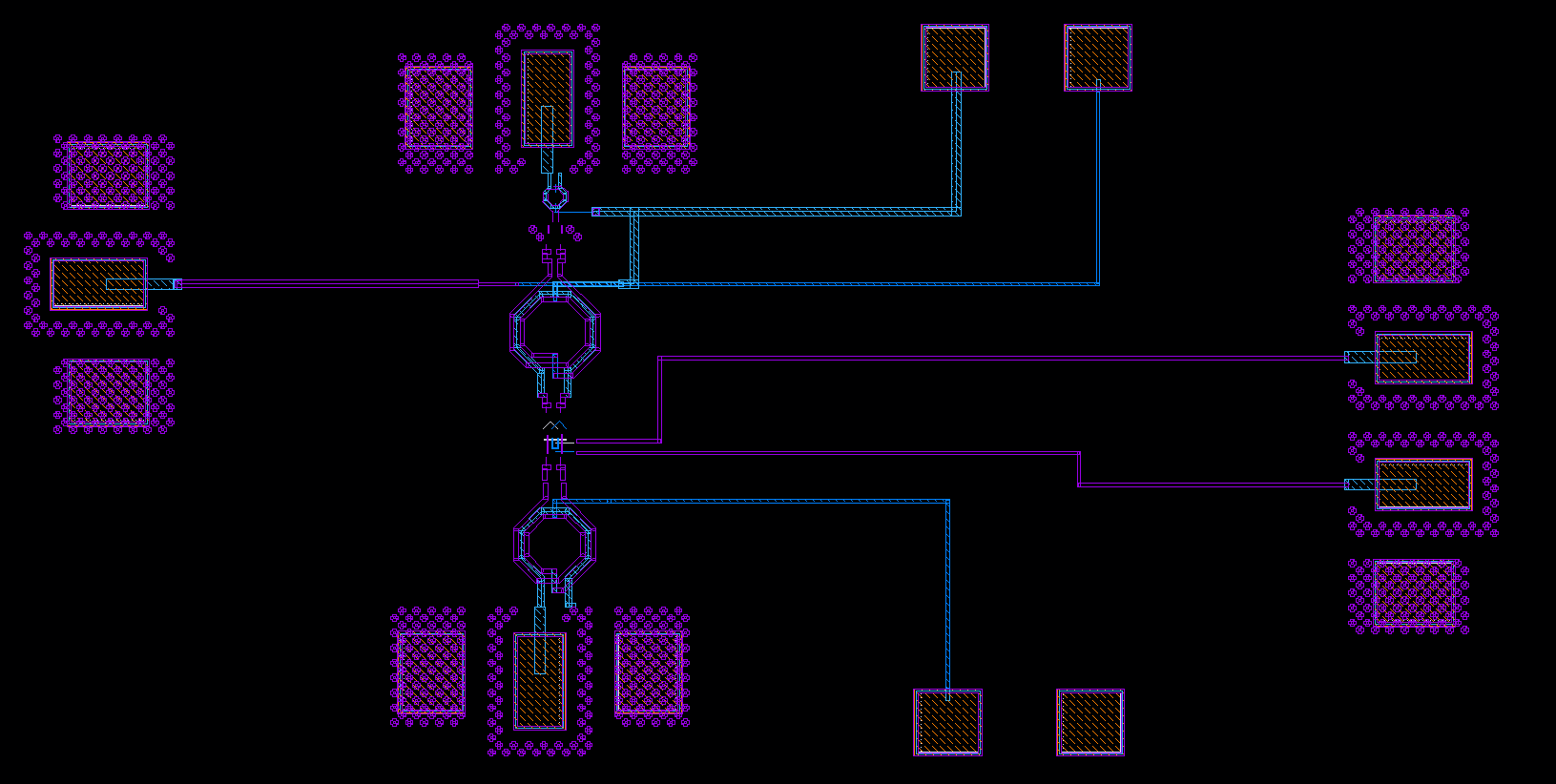

- 레이아웃 사진 -
|
|||
