| IP명 | DSP-DAC based transmitter | ||
|---|---|---|---|
| Category | Mixed | Application | wireline transmitter |
| 실설계면적 | 1㎛ X 1㎛ | 공급 전압 | 0.9V |
| IP유형 | Hard IP | 동작속도 | 50GHz |
| 검증단계 | Simulation | 참여공정 | HM-2502 |
| IP개요 | 본 IP는 **DSP-DAC 기반의 고속 와이어라인 송신기(DSP-DAC based wireline transmitter)**로, 디지털 신호 처리(DSP)와 고해상도 DAC 구조를 결합하여 고속 직렬 데이터 전송을 구현한 mixed-signal 송신기 회로임. 주요 기능은 다중 탭 전치 왜곡(Pre-emphasis, FFE) 및 **다단 DAC 기반의 전압 모드 송신(Voltage-mode TX)**으로, 채널 손실 보상 및 신호 무결성(SI) 향상을 목표로 함. TSMC 28nm HPC 공정을 기반으로 하며, 0.9 V의 공급 전압에서 동작함. 본 설계는 데이터센터 및 차량용 SerDes 인터페이스 등 100 Gb/s급 이상 고속 통신 시스템에 응용 가능함. |
||

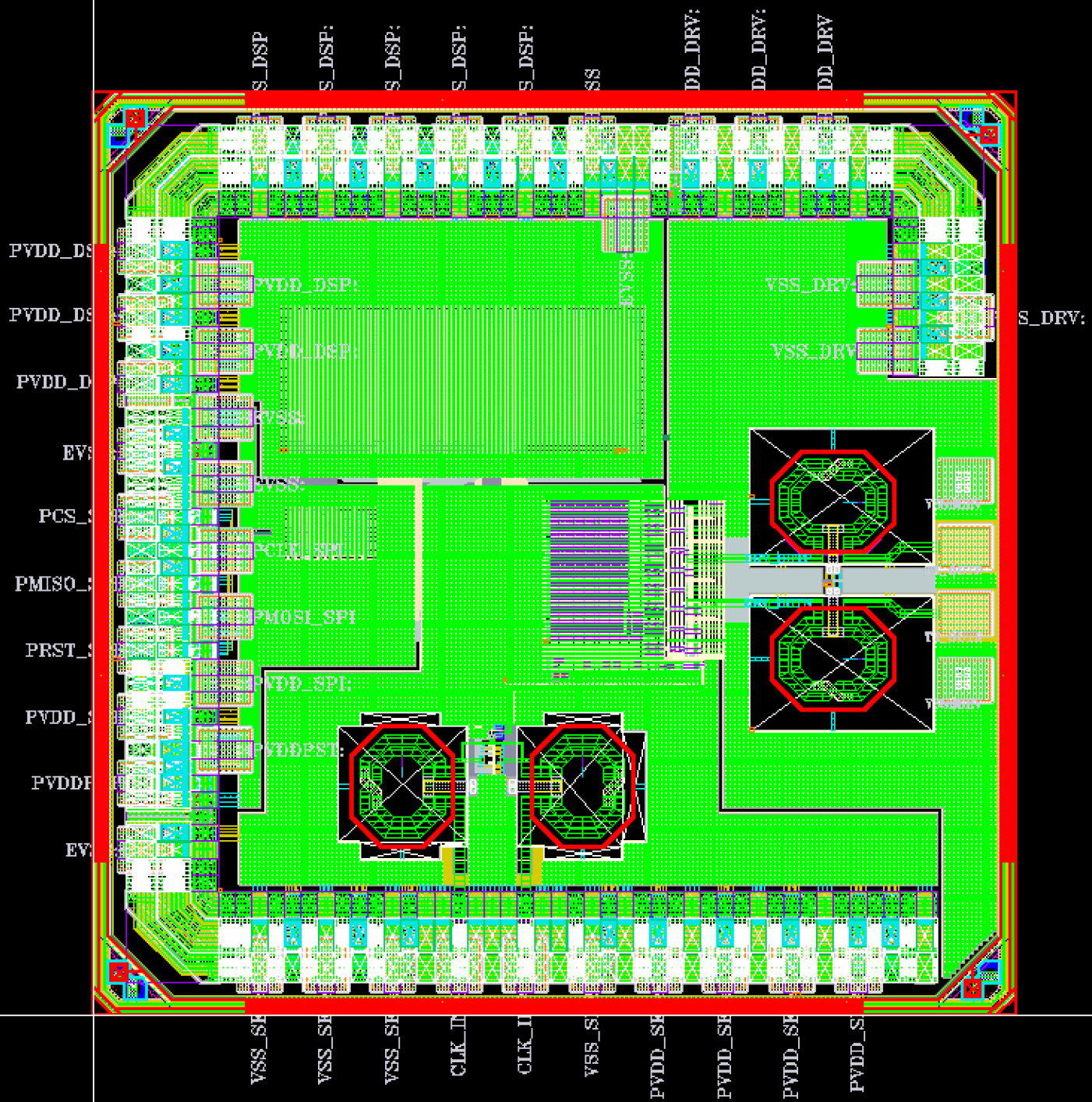

- 레이아웃 사진 -
|
|||
