| IP명 | 확장 가능한 양자 컴퓨터를 위한 수동 증폭 기반 극저온 판독기 | ||
|---|---|---|---|
| Category | Analog | Application | 양자 컴퓨팅 기술 |
| 실설계면적 | 2㎛ X 1㎛ | 공급 전압 | 1V |
| IP유형 | Hard IP | 동작속도 | 4~7GHz |
| 검증단계 | Simulation | 참여공정 | HM-2502 |
| IP개요 | 양자 컴퓨팅 기술에 적용 가능한 Mixer first circulator에 대한 IP 이다. Mixer first circulator는 N-path filter/mixer와 Baseband amplifier, frequency divider로 구성되어 있다. circulator의 경우 N-path filter/mixer를 통해 down conversion 되는 과정에서 약 5dB의 전압 이득을 달성하도록 설계되었다. Baseband amplifier의 경우 common mode feedback 구조가 포함되어있으며 58dB의 전압 이득을 달성하도록 설계되었다. | ||

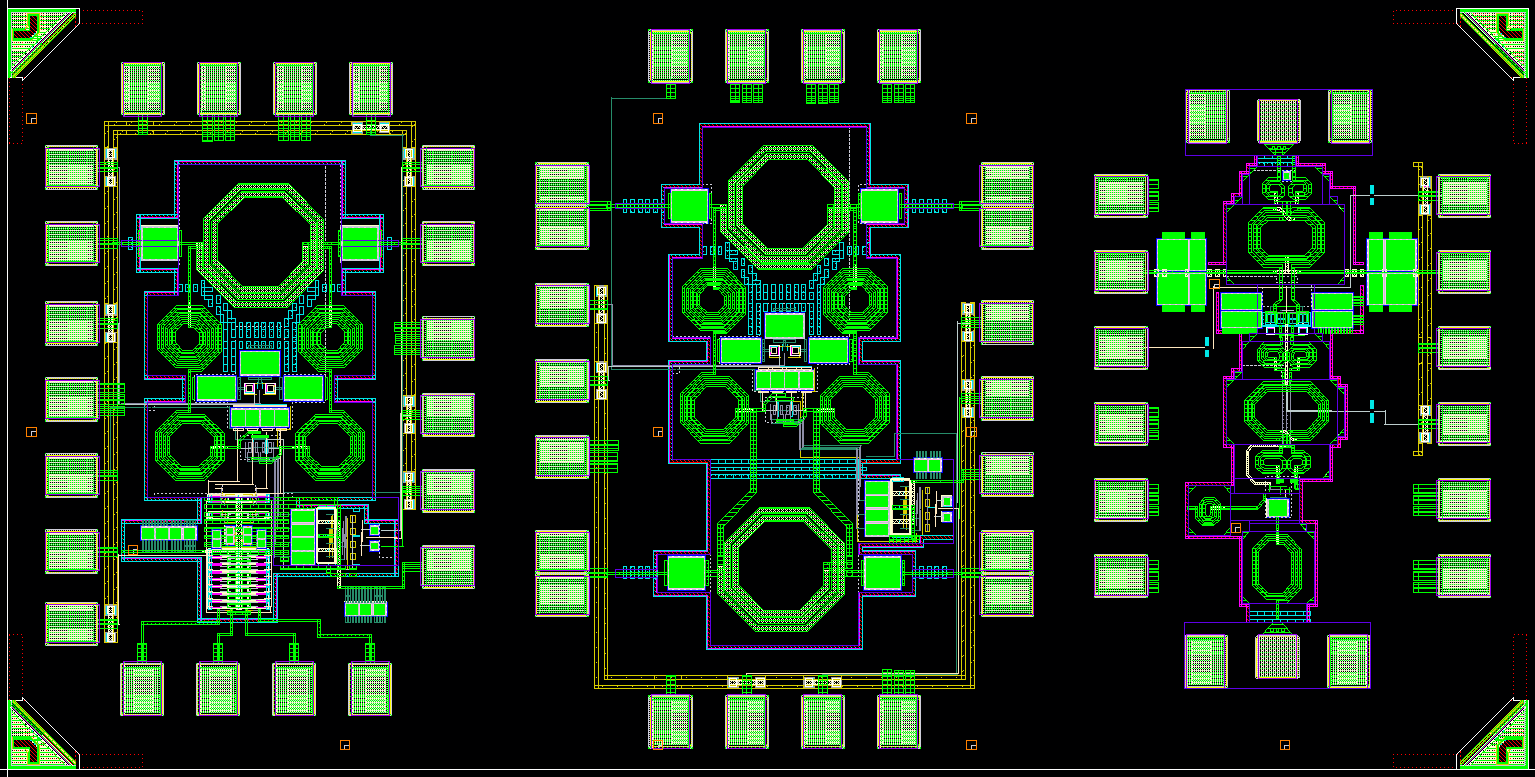

- 레이아웃 사진 -
|
|||
