| IP명 | Ultra-Wideband CMOS LNA Employing gm/Id-Optimized Biasing for Low Noise Figure | ||
|---|---|---|---|
| Category | Mixed | Application | Communication |
| 실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 2V |
| IP유형 | Soft IP | 동작속도 | 40GHz |
| 검증단계 | Simulation | 참여공정 | SF028-2502 |
| IP개요 | 본 설계는 CMOS 공정을 활용하여 7–40 GHz 초광대역(UWB) 저잡음 증폭기(LNA)를 구현하는 것을 목표로 한다. 제안된 LNA는 CS+CG cascode 기반 2단 구조로 설계되며, 입력단은 Lg와 Cgs의 공진을 이용해 초광대역 임피던스 매칭을 달성한다. 또한 피드백 저항을 배제하여 저주파 잡음지수의 열화를 방지하고, gm/Id 기반 biasing 최적화를 통해 저잡음과 이득을 동시에 확보한다. 시뮬레이션 결과, 3–40 GHz 대역에서 21.5 dB 이상의 이득과 2 dB 이하의 잡음지수를 달성하였다. 본 설계는 기존 diplexer 기반 Reconfigurable LNA 및 dual resonance 기반 mmWave LNA와 차별화되며, 단일 경로 구조에서 저잡음 초광대역 특성을 구현한다는 점에서 의의가 있다. 제작된 칩은 향후 다대역 수신기 및 위상 배열 안테나 시스템에 응용될 예정이다. | ||

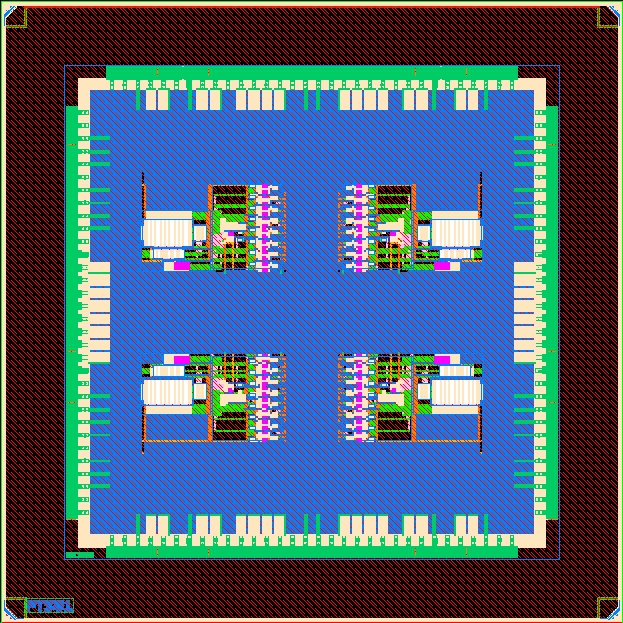

- 레이아웃 사진 -
|
|||
