| IP명 | Digital-based Compute-In-Memory using Booth’s Algorithm | ||
|---|---|---|---|
| Category | Mixed | Application | AI |
| 실설계면적 | 4㎛ X 4㎛ | 공급 전압 | 1/1.8V |
| IP유형 | Hard IP | 동작속도 | 100MHz |
| 검증단계 | Simulation | 참여공정 | SF028-2502 |
| IP개요 | 제안된 IP는 Booth 알고리즘을 적용한 디지털 기반 Compute-In-Memory(CIM) 구조로, 2T1C eDRAM 셀을 활용하여 메모리 내에서 MAC 연산을 수행한다. 입력 데이터를 Booth encoding하여 P/N/S 제어 신호로 변환함으로써, 곱셈 연산을 덧셈 기반으로 구현하여 연산 복잡도와 전력 소모를 감소시킨다. ADC 없이 동작하는 구조로 아날로그 CIM 대비 정확도와 에너지 효율을 동시에 확보할 수 있다. 또한, Input/Weight array를 분리한 병렬 구조를 통해 높은 연산 효율과 확장성을 제공한다. 본 IP는 Edge AI 및 저전력 신경망 가속기 응용에 적합하다. | ||

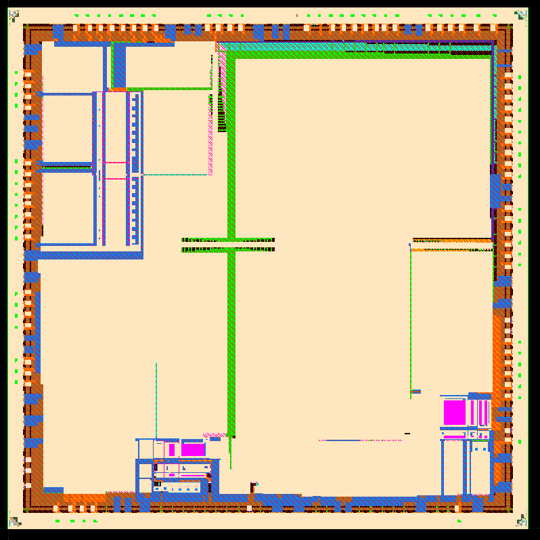

- 레이아웃 사진 -
|
|||
