IP명 고해상도 비파괴 전자기 반사, 투과 영상용 D-대역 CMOS Front-end IP 설계
Category RF Application 고해상도 비파괴 전자기 반사, 투과 영상용 D-대역 CMOS Front-end IP 설계
실설계면적 4㎛ X 4㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 150000000000Hz
검증단계 Silicon 참여공정 SS028-2601
IP개요 고해상도 비파괴 전자기 반사, 투과 영상용 D-대역 CMOS Front-end IP 설계

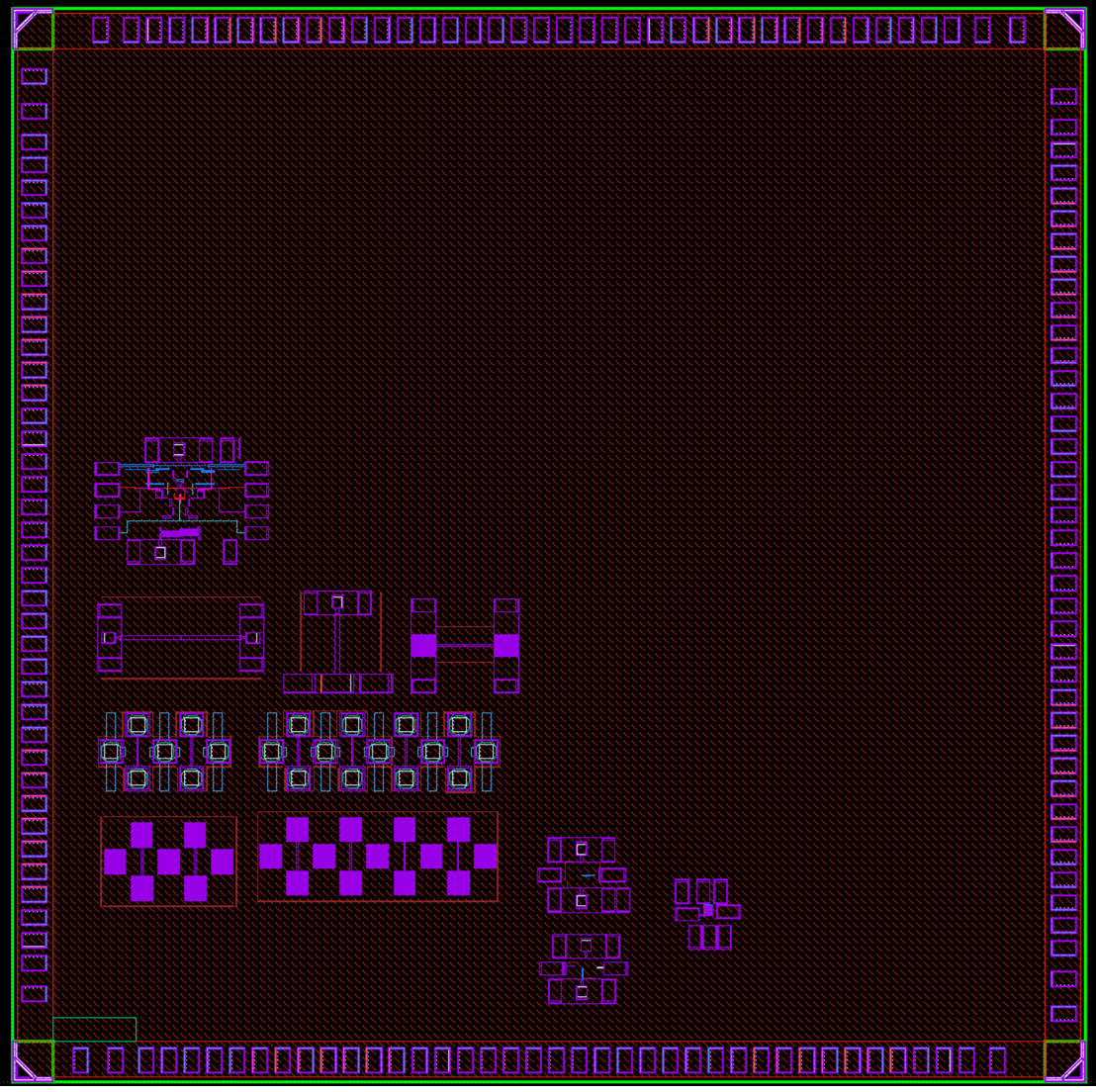

- 레이아웃 사진 -
