| IP명 | Duty-Cycle 기반 Adaptive Mode-Transition 4-Switch Non-Inverting Buck-Boost Converter | ||
|---|---|---|---|
| Category | Mixed | Application | 배터리 전원 휴대용 시스템용 전력관리 IC (PMIC) |
| 실설계면적 | 5㎛ X 5㎛ | 공급 전압 | 4.7V |
| IP유형 | Hard IP | 동작속도 | 1.4MHz |
| 검증단계 | Silicon | 참여공정 | DB180-2601 |
| IP개요 | 본 IP는 배터리 전원 RGB LED 드라이버 응용을 위한 4-switch non-inverting buck-boost DC-DC 컨버터로, VIN 2.7V~4.7V 범위에서 3.3V VOUT을 안정적으로 레귤레이션한다. 기존 멀티모드 컨버터가 VIN과 VOUT을 직접 비교하는 고속 아날로그 비교기 기반 경계 검출 방식을 사용하는 것과 달리, 본 회로는 폐루프 레귤레이션 하에서 duty cycle이 VIN/VOUT 관계를 내재적으로 반영한다는 원리를 이용하여 별도의 VIN 센싱 없이 buck/buck-boost/boost 모드 전환을 수행한다. |
||

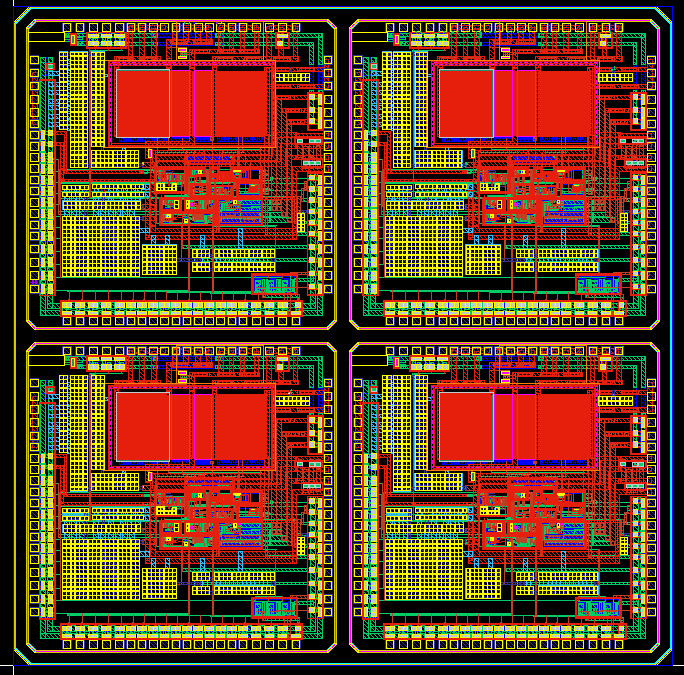

- 레이아웃 사진 -
|
|||
