IP명 Resistive Reading chip
Category Mixed Application Wireless communication
실설계면적 4㎛ X 4㎛ 공급 전압 1.2V
IP유형 Hard IP 동작속도 1.8GHz
검증단계 Silicon 참여공정 SS65-1901
IP개요 센서 시스템에는 안테나,wireless sensor interface chip, 그리고 strain sensor가 포함된다. IC는 power management, energy stor-age가 들어가며 칩의 크기는 0.3025 mm2이다. RF IC는 삼성의 65 nm RF CMOS 공정을 이용하여 제작한다. 시스템은 외부의 기기로부터 무선파워전력전송을 이용하여 전력을 공급받는다. 송신하는 주파수는 1.5 Ghz~2.5 Ghz이다. 외부에서 공급하는 전력은 1 W이며, 칩이 소모하는 파워는 최대 5 uW를 목표로 한다.

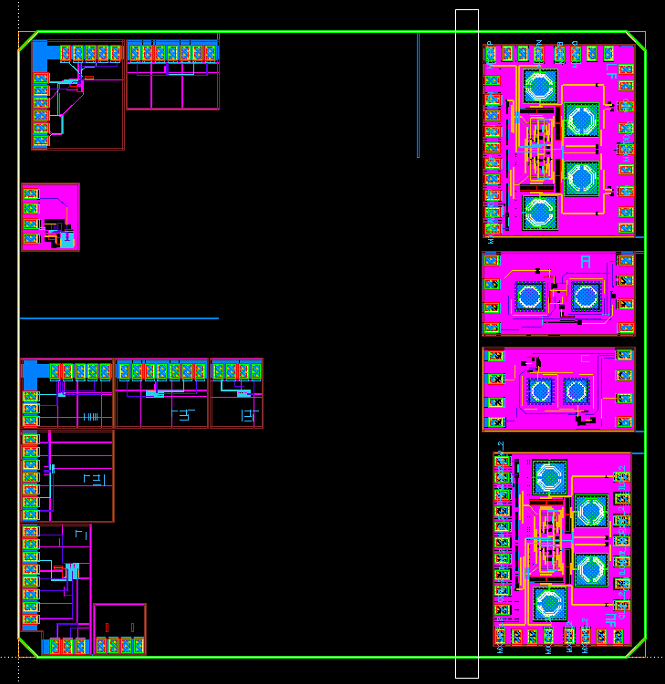

- 레이아웃 사진 -
