IP명 인지무선기술 응용 하드웨어 재구성이 가능한 고선형 하향 주파수 변환 서브-하모닉 및 이중-평형 믹서
Category RF Application RF 송수신 시스템
실설계면적 2㎛ X 2㎛ 공급 전압 1.2V
IP유형 Hard IP 동작속도 Sub-1GHz & 2.4GHzHz
검증단계 Silicon 참여공정 HM-1801
IP개요 수많은 IoT 장비들로 인한 무선통신 트래픽을 효율적으로 관리하고 다양한 이종 통신망간 공존과 지능적 연동을 위해, 주변 스펙트럼 환경을 인지하여 공유 혹은 공존이 가능한 주파수를 파악하고 기존의 일반 허가 무선 장치와 비면허 기반 무선장치가 상호 유해 간섭 없이 양립하면서 통신을 가능케 하는 인지무선기술이 IoT 센서 노드에 반드시 도입되어야 한다.
최적화된 무선통신 환경을 제공할 수 있는 유휴 주파수 대역 검출을 위해 빠르고 정확한 스펙트럼 검출 기능이 RF 수신부에 내재되어야 한다. 본 연구팀은 단일 고정 LO 기반의 주파수 채널화 기능을 가지는 스펙트럼 분석 수신기에서 빠른 스펙트럼 검출 기능을 가지나, 나뉜 LO 주파수 경로에 따라 수신기의 복잡도가 증가하는 문제를 해결하기 위해, 하나의 믹서로 디지털 제어 신호에 따라 Sub-harmonic Mixer 및 Double-balanced Mixer의 동작을 선택적으로 수행함으로써, 채널 경로의 수를 획기적으로 줄여 하드웨어의 복잡도를 감소시킬 수 있는 믹서를 구현하였다. 게다가 반복되는 회로들의 사용을 줄임으로써 전력도 절약하게 되는 기대효과가 있다.

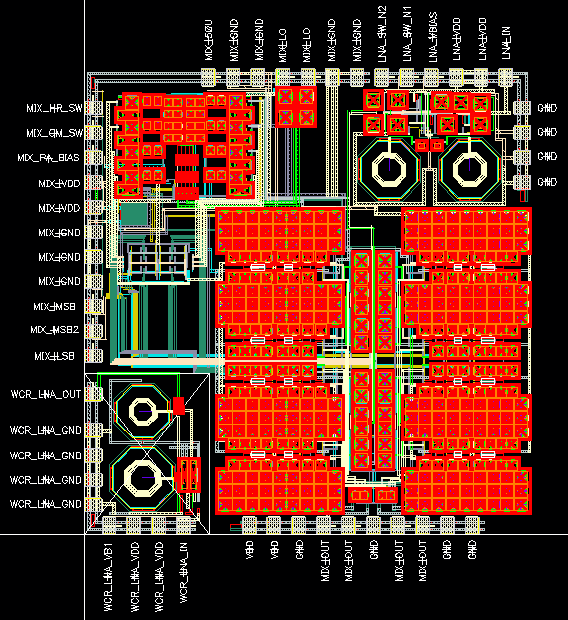

- 레이아웃 사진 -
