IP명 감마선 신호 검출을 위한 다채널 판독회로 시스템
Category Analog Application 감마섬 신호 검출
실설계면적 4㎛ X 4㎛ 공급 전압 1.2V
IP유형 Hard IP 동작속도 2.5GHz
검증단계 Silicon 참여공정 SS65-1902
IP개요 X-ray 또는 gamma-ray 검출을 위해 다채널로 구성된 순수한 실리콘 검출기 또는 배열 형태로 구성된 다채널 광전자증배관을 이용한다. 각 채널에선 감마선에 의해 수백 ns 이하의 구간을 가지는 전하 신호인 전자전공 쌍을 순간적인 펄스 형태로 생성시킨다. 이와 같은 신호의 검출을 위해 사용되고 있는 시스템은 다채널이기 때문에 큰 부피, 많은 전력을 소모하는 단점이 있다. 이러한 문제는 resistive network를 사용하여 해결 할 수 있다. Resistive network를 이용한 신호검출 시스템을 S65 nm CMOS 공정 기술을 적용하여 1.2 V의 공급전압 최대 2.5 GHz의 최대동작주파수 analog type의 회로를 설계하고, 기존의 대형화, 고전력의 검출 시스템을 소형화, 저전력이 가능한 집적회로로 구현한다.

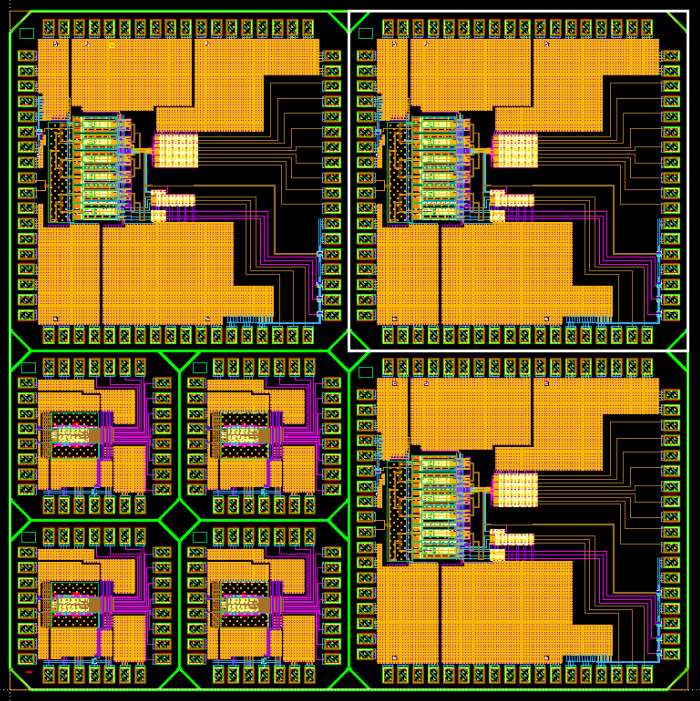

- 레이아웃 사진 -
