IP명 28 GHz up conversion mixer
Category Analog Application 65nm CMOS
실설계면적 2㎛ X 1.9㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 28GHz
검증단계 Silicon 참여공정 HM-1801
IP개요 1 V 전압에서 동작하는 28 GHz 상향 믹서를 제안한다. 제안된 상향 믹서는 낮은 전력소모로 LO와 2xLO leakage 성능 및 gain을 향상시켰다.
가장 널리 사용되는 active 타입의 믹서인 Gilbert double-balanced 믹서 구조를 사용하였고 LO와 2xLO leakage 성능 및 gain 향상을 위해 LC필터 및 capacitive cross coupling 기술 등을 추가하여 설계하였다. 또한 단일 출력을 위해 발룬 트랜스포머를 사용하였다. 하지만 발룬 트랜스포머의 언밸런싱 특성으로 인해 LO와 2xLO leakage 성능의 저하가 일어난다. 따라서 transmission line(TML)을 사용하여 발룬 트랜스포머의 밸런싱 특성을 향상시킴으로 믹서의 isolation 특성을 향상시켰다. 또한 current steering 회로를 적용한 VGA(Variable Gain Amplifier)의 출력을 IF 입력 신호로 사용하여 이득 가변을 가능하게 한다.
제안하는 상향 믹서는 65nm CMOS 공정을 사용하여 설계 되었으며 1 V 전원 전압에서 32 mW를 소비한다. 믹서의 conversion gain은 약 23.43 dB이며 OIP3는 약 3 dBm, LO와 2xLO leakage는 각각 29.56 dBc, 26 dBc이다. 칩 사이즈는 1.9 x 0.67 mm2이다.

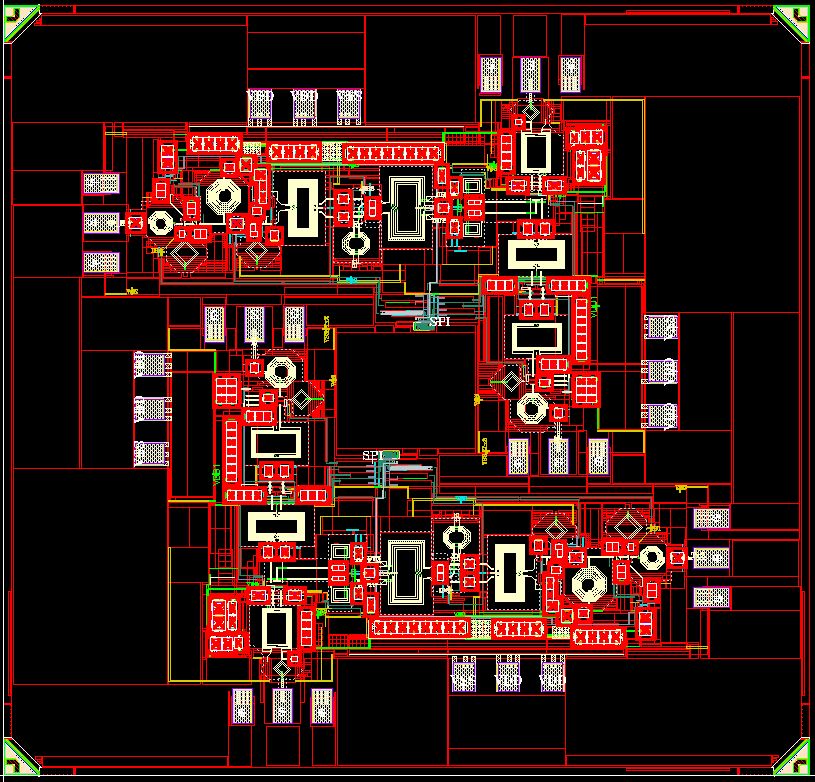

- 레이아웃 사진 -
