IP명 Power-Efficient Hybrid DC-DC Converter with Wide Conversion Ratio Range
Category Analog Application 모바일 /IoT용 소형 PMIC
실설계면적 5㎛ X 5㎛ 공급 전압 5V
IP유형 Hard IP 동작속도 2MHz
검증단계 Simulation 참여공정 HM-2001
IP개요 공정 기술이 계속 발달하면서 다양한 종류의 회로들은 계속 크기가 감소하고 있으나, 모바일 및 IoT 기기에서 에너지 저장을 담당하고 있는 배터리 및 수동 소자의 크기는 상대적으로 매우 더디게 줄어들고 있다. 이에 따라, 이들 에너지 저장 모듈들이 전체 시스템 크기 및 비용의 절감을 가로막는 큰 요인이 되고 있으며, 본 MPW에서는 효율적인 전력변환 회로를 제작하여 전체 시스템 전력 소모를 줄이고 필요한 에너지 저장 모듈의 크기를 감소시키는 것을 목적으로 한다.
본 MPW에서 제작한 전력변환 회로는 inductor와 capacitor 를 함께 이용하는 hybrid 타입의 회로로, inductor와 직렬로 연결되어 있는 스위치의 개수를 줄이고 대신 inductor를 통하여 흘러간 전류를 재사용하는 vestigial
current control 방식을 이용하여 효율적인 buck 및 boost conversion 이 가능하도록 설계하였다.
높은 전압을 제어하기 위하여 TSMC 180nm BCD 공정을 이용하였으며, 칩의 크기는 5mm x 5mm이고 스위칭 속도는 최대 2MHz이다. 회로를 설계하고 simulation 을 통하여 동작 안정성 및 변환 효율을 검증하였으며, 측정을 위한 플랫폼은 준비 중에 있다.

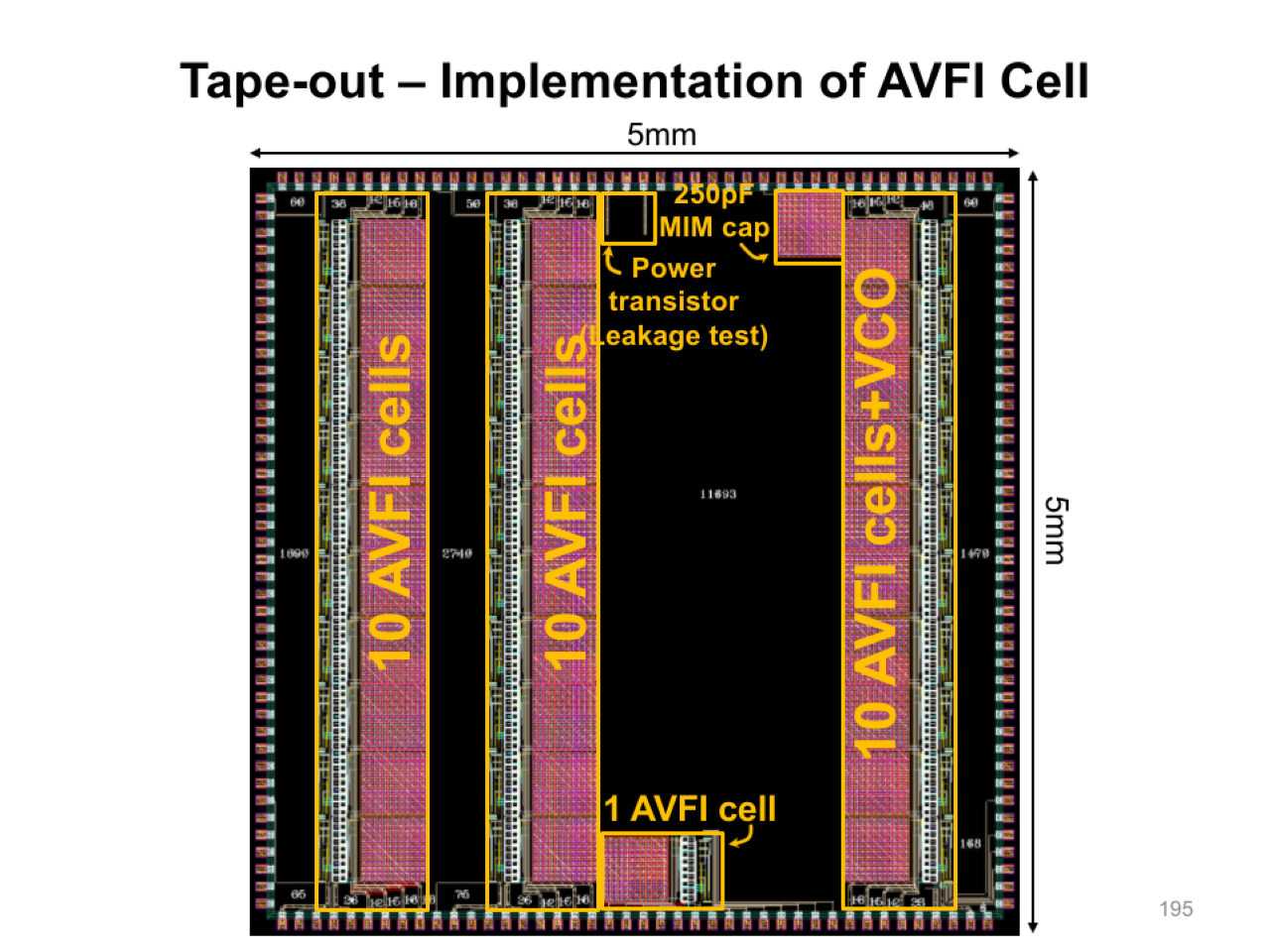

- 레이아웃 사진 -
